EyePoint B10
Приобретенный у недобросовестного поставщика исключительно дорогой ПЛИС был оригинальным, но далее перемаркированным, восстановленным, убитым статикой или поврежденным несоблюдением условий хранения и транспортировки. Сталкивались с этим?!
Такие дефекты чрезвычайно сложно диагностировать рентгенографическим методом, т.к. геометрия внутренних структур сохранена. Кроме того рентген дорог и времязатратен. Отбраковку можно произвести с помощью функционального теста, но такой тест требует либо запайки/выпайки/реболлинга каждого компонента, либо изготовления дорогостоящей оснастки и, в любом случае, разработки программного кода теста, уникального для каждой микросхемы + применения специализированного чиптестера.
Оптическая инспекция во многих случаях позволяет распознать перемаркированный или восстановленный BGA чип, но она бессильна в случае внутренних повреждений или деградации электрических характеристик микросхемы.

На нашем сайте eyepoint.physlab.ru представлена полная информация по системам EyePoint: пользовательская документация, программное обеспечение для работы с приборами и другие материалы.
В10 - новый подход к решению проблемы контрафактной электронной компонентной базы

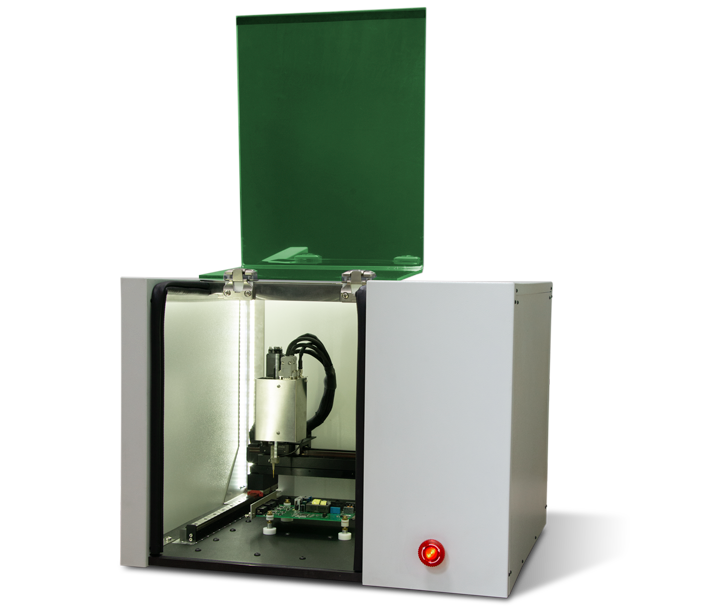

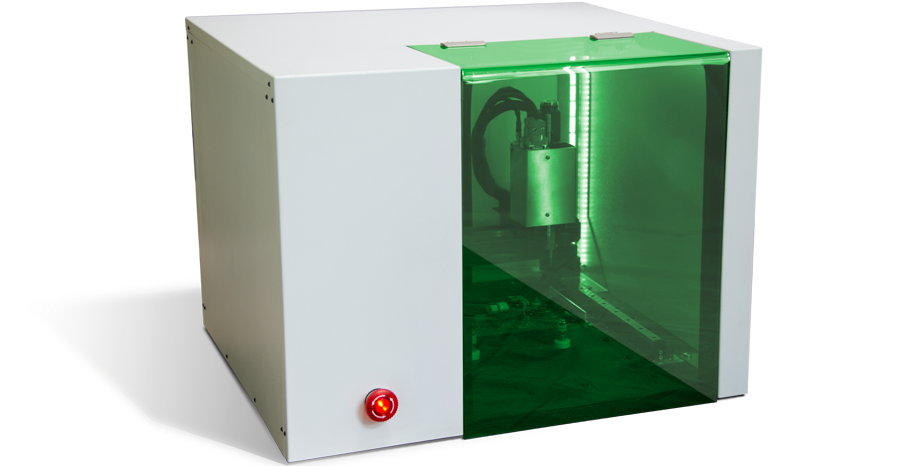

EyePoint B10 - настольная автоматическая система для обнаружения контрафактных, перемаркированных или неисправных электронных компонентов в BGA корпусах. EyePoint B10 сравнивает сигнатуры (уникальные вольт-амперные характеристики) каждого вывода исследуемой микросхемы с сохраненными в памяти опорными данными оригинального чипа и делает вывод не только об исправности исследуемого чипа, но и о его принадлежности к одной серии или ревизии с оригинальной микросхемой. C EyePoint B10 вы получите результат быстро! Например, все выводы компонента в корпусе BGA484 будут проверены за 5 мин. Система EyePoint B10 использует летающий щуп и способна работать c BGA-корпусами с любым существующим на сегодня расположением и шагом выводов без применения специальной оснастки или ручной настройки. EyePoint B10 не нужно программировать: расположение всех выводов исследуемого BGA-чипа определит встроенный полностью автоматический оптический сканер, сравнение с эталонным чипом произведет встроенное автоматическое ПО сигнатурного анализа.
Для кого?
EyePoint B10 будет полезна инженеру, который занимается разработкой и/или ремонтом сложного электронного оборудования для ответственных применений. Перед запайкой вам необходимо убедиться, что BGA компонент исправен или вы не уверены, что он не был поврежден в процессе реболлинга? Поместите спорный компонент в EyePoint B10 для сравнения, выберите соответствующий заведомо исправный компонент из базы EyePoint B10 и запустите сканирование.
EyePoint B10 незаменима в испытательной лаборатории любого поставщика современных микросхем.
К вам поступила претензия от клиента о неисправности поставленных BGA компонентов и клиент возвращает чипы? Просто проверьте возврат на установке EyePoint B10, для сравнения выберите соответствующий компонент с вашего склада или из базы EyePoint B10 и запустите сканирование. Клиент сжег микросхему статикой и не признается? Через несколько минут вы будете знать ответ на этот вопрос! EyePoint B10 – это система неразрушающего контроля. Применяемые в EyePoint B10 методы не приводят к выходу из строя или деградации электрических параметров исследуемой микросхемы.
Технические характеристики

- Поддерживаемые типы корпусов: BGA, LGA, PGA, LCC, CSP
- Шаг и количество выводов: 1,5 - 0,4 мм, 8 - 2500 штук
- Расположение выводов: произвольное
- Скорость тестирования: 100 точек в мин
- Точность установки щупа: 30 мкм
- Время на смену образца: 10 сек
- Тестирующее напряжение: 0,8 - 3,3 В
- Габариты и вес: 300х400х240 мм, 20 кг
- Управляющий ПК: Intel i5 3 ГГц, 16 Гб RAM, 256 Гб SSD
- Электропитание: ~220В, 300 Вт
