сигнатурный анализ
Сигнатурные анализаторы EyePoint – это приборы для поиска неисправностей на печатных платах и выявления контрафактных, перемаркерованных или поврежденных электронных компонентов. В основе метода лежит аналоговый сигнатурный анализ (АСА) - измерение вольт-амперных характеристик (сигнатур) на исследуемой плате и их сравнение с заведомо рабочей (эталонной). С помощью щупа на исследуемую плату подается синусоидальный зондирующий сигнал и измеряется уникальная сигнатура. Затем сигнатура сравнивается с эталонной. Это безопасный метод, не повреждающий электрические цепи.
Метод ACA позволяет проверять цепи на плате без подачи на нее питания. Это помогает в случаях, когда, например, нужно отремонтировать печатную плату в отсутствие какой-либо технической документации! Еще пример - быстрая проверка качества монтажа печатных плат.
EyePoint подходит для поиска неисправностей как на платах с запаянными компонентами, так и для контроля компонентов перед монтажом. Метод подходит для тестирования цепей и с пассивными, и с активными компонентами.
EyePoint быстро находит повреждения, в т.ч. разрывы цепи, непропай, разрушение защитных диодов от статического электричества, повреждение транзисторов.
Мы также предлагаем услуги по тестированию плат. Для заказа данной услуги, воспользуйтесь формой обратной связи или свяжитесь с нами по телефону.
- Компактная настольная система
- Не требует документации на исследуемые платы
- Проста в использовании, включайте и работайте!
- Точная диагностика в автоматическом режиме
- Мощное и простое программное обеспечение
- Участие человека - менее 15 минут на плату
- Вся работа отображается в ПО в реальном времени
- Тестирование без подачи электропитания на плату
- Поддерживает более 50 типов компонентов (расширяемая база)

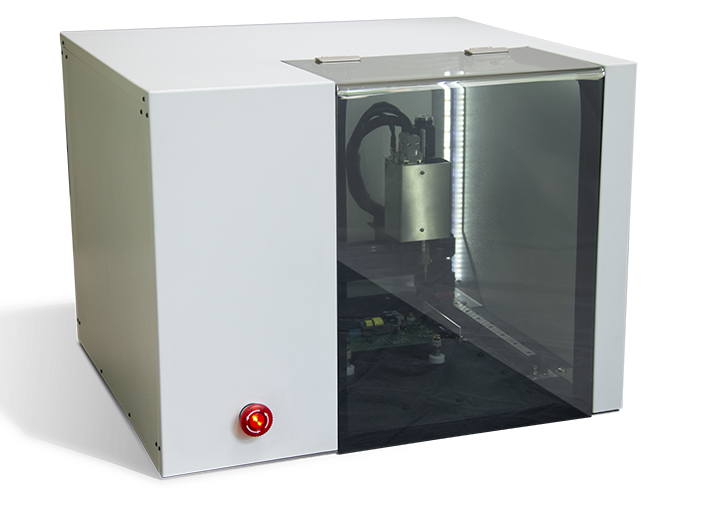

EyePoint P10 – это новый взгляд на поиск неисправных электронных компонентов на печатных платах. Все, что вам нужно для того, чтобы найти неисправность на исследуемой плате - эталонная плата и EyePoint P10.
Как это работает?
Вы помещаете эталонную плату в EyePoint P10, подключаете к земляному контакту платы заземленный зажим от системы, нажимаете Start. EyePoint P10 делает фотоснимок высокого разрешения, автоматически распознает электронные компоненты, определяет расположение выводов, летающим щупом снимает сигнатуры (уникальные вольт-амперные характеристики) каждого вывода каждого электронного компонента, сохраняет сигнатуру эталонной платы в файл.
Далее вы помещаете в EyePoint P10 исследуемую плату, это может быть неисправный экземпляр из той же серии, что и эталонная плата, или та же плата, после, например, года работы в составе вашей установки или плата, возвращенная вашим заказчиком, как неисправная, переводите EyePoint P10 в режим поиска неисправности методом сравнения с эталоном. Через 5-30 мин., в зависимости от размера платы, EyePoint P10 выдаст вам исчерпывающий отчет, в том числе укажет с точностью до вывода неисправные электронные компоненты.
Это действительно просто! Осталось только заменить неисправные чипы и произвести контрольный тест восстановленной платы на EyePoint P10.
- Предназначен для обнаружения контрафактных, перемаркированных или неисправных электронных компонентов в BGA корпусах
- Компактная настольная недорогая система
- Проста в использовании, включайте и работайте!
- Точная диагностика в автоматическом режиме
- Мощное и простое программное обеспечение
- Результат за 5 минут
- Минимум временных и финансовых затрат на тестирование
- Тестирование EyePoint B10 безопасно, не приводит к выходу из строя или деградации электрических параметров исследуемого чипа

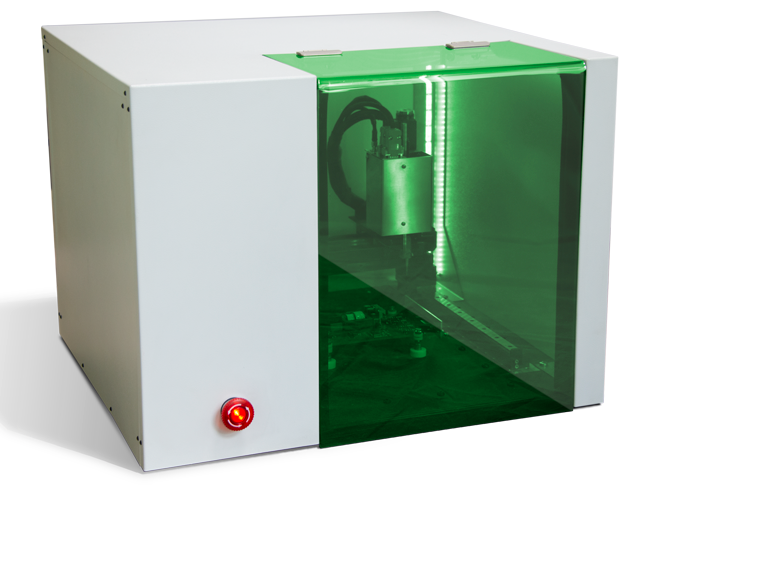

EyePoint B10 - это новый подход к проблеме контрафактной электронной компонентной базы для ответственных применений!
Как это работает?
От Вас требуется только поместить микросхему в сканер и нажать кнопку “Старт”. Все остальное будет сделано автоматически!
EyePoint B10 сравнивает сигнатуры (уникальные вольт-амперные характеристики) каждого вывода исследуемой микросхемы с сохраненными в памяти опорными данными оригинального чипа и делает вывод не только об исправности исследуемого чипа, но и о его принадлежности к одной серии или ревизии с оригинальной микросхемой.
- Самое доступное решение по цене из предложенной линейки настольных систем сигнатурного анализа
- Использует аналоговый сигнатурный метод анализа
- Имеется возможность настройки рабочей частоты, диапазона рабочих напряжений и токов
- Имеет возможность детектирования “динамических ВАХ”
- Осуществляет интеллектуальное сравнение сигнатур в реальном времени
- Позволяет регулировать порог совпадения снимаемых сигнатур
- Предусмотрен экспорт данных в CSV
- Имеется возможность подключения к ПК по USB (Win, Linux)
- Предусмотрено программное управление (C/C++, C#, Python)

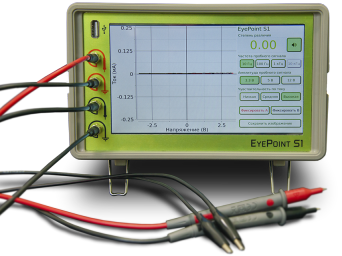

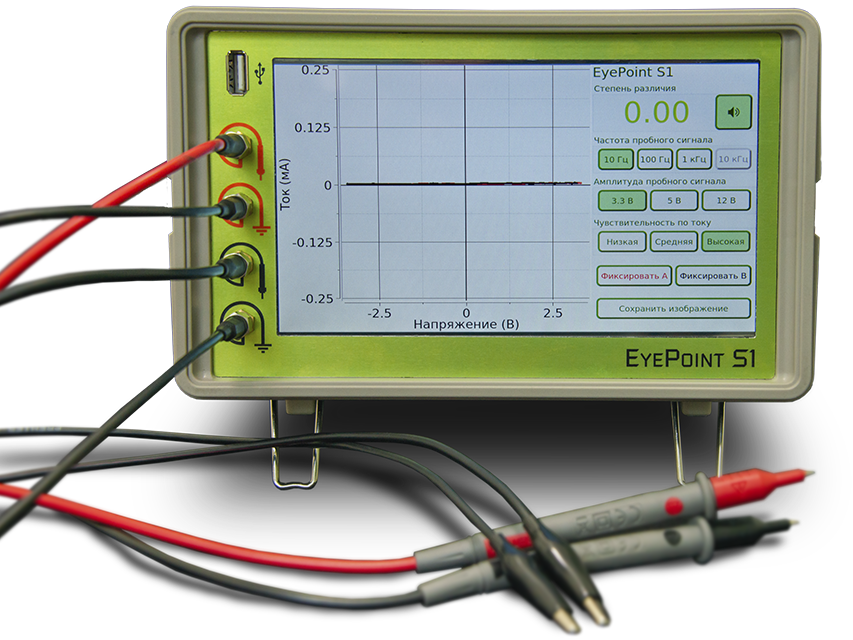

EyePoint S2 использует такой же блок ASA как и старшие автоматизированные локализаторы неисправностей EyePoint P10 и B10.
Как это работает?
Локализатор неисправностей EyePoint S2 всегда под рукой: подключите землю, прикоснитесь щупом к исследуемой точке на эталонной и исследуемой платах, S2 мгновенно покажет отличия вольт-амперных характеристик (ВАХ).
Отдельный компьютер не нужен!
- Самое доступное решение по цене из предложенной линейки настольных систем сигнатурного анализа
- Использует аналоговый сигнатурный метод анализа
- Имеется возможность настройки рабочей частоты, диапазона рабочих напряжений и токов
- Имеет возможность детектирования “динамических ВАХ”
- Осуществляет интеллектуальное сравнение сигнатур в реальном времени
- Позволяет регулировать порог совпадения снимаемых сигнатур
- Предусмотрен экспорт данных в CSV
- Имеется возможность подключения к ПК по USB (Win, Linux)
- Предусмотрено программное управление (C/C++, C#, Python)

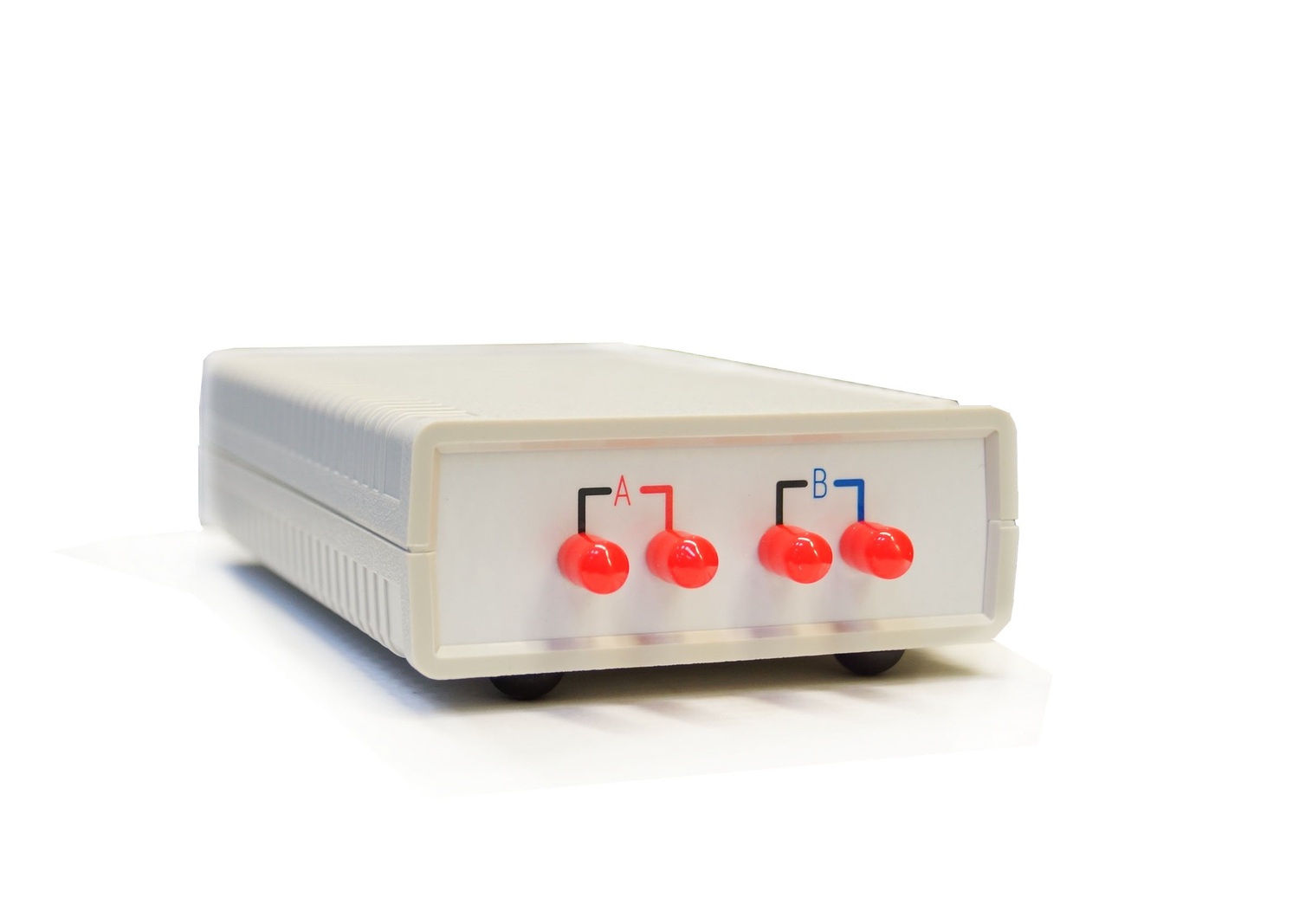

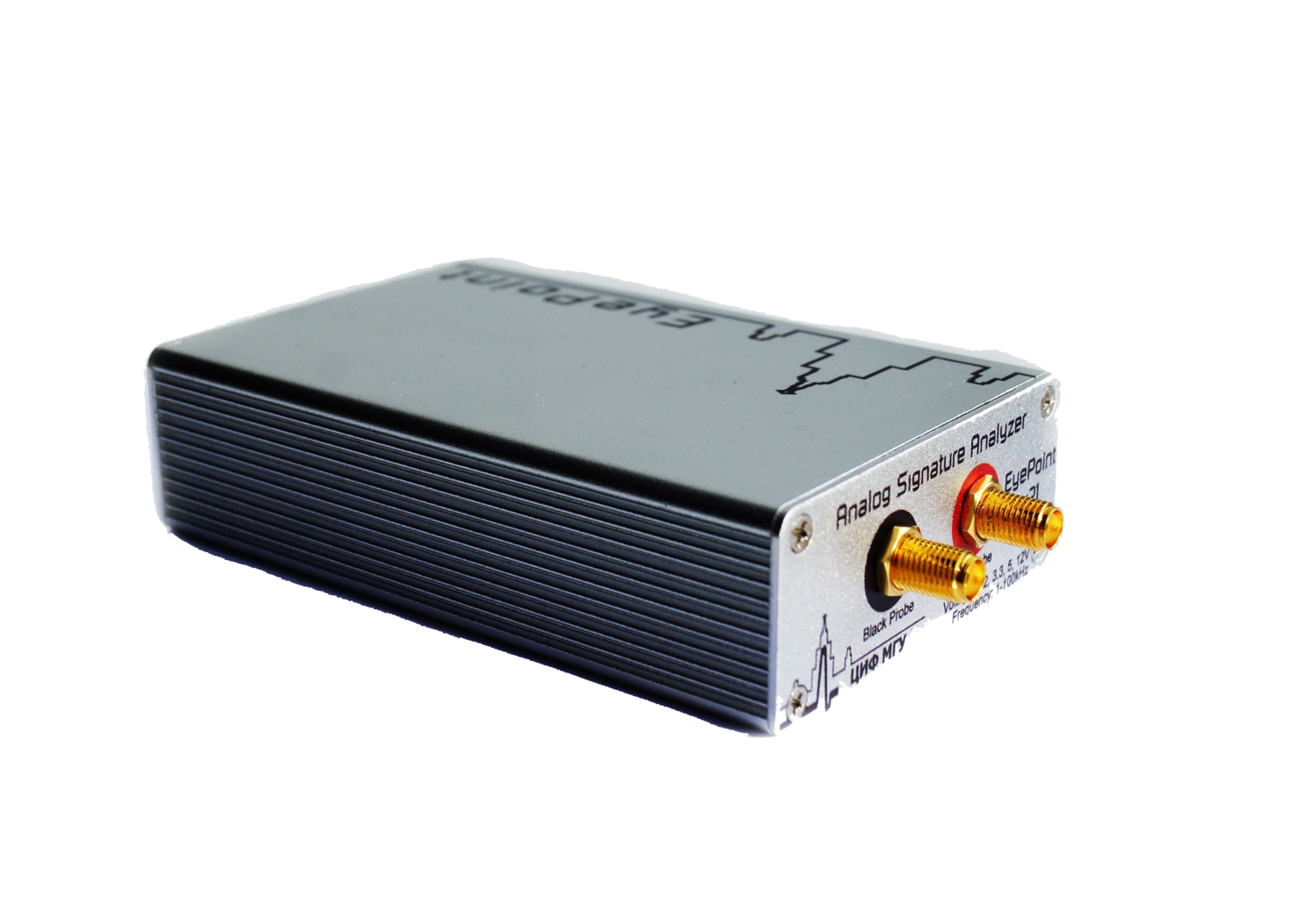

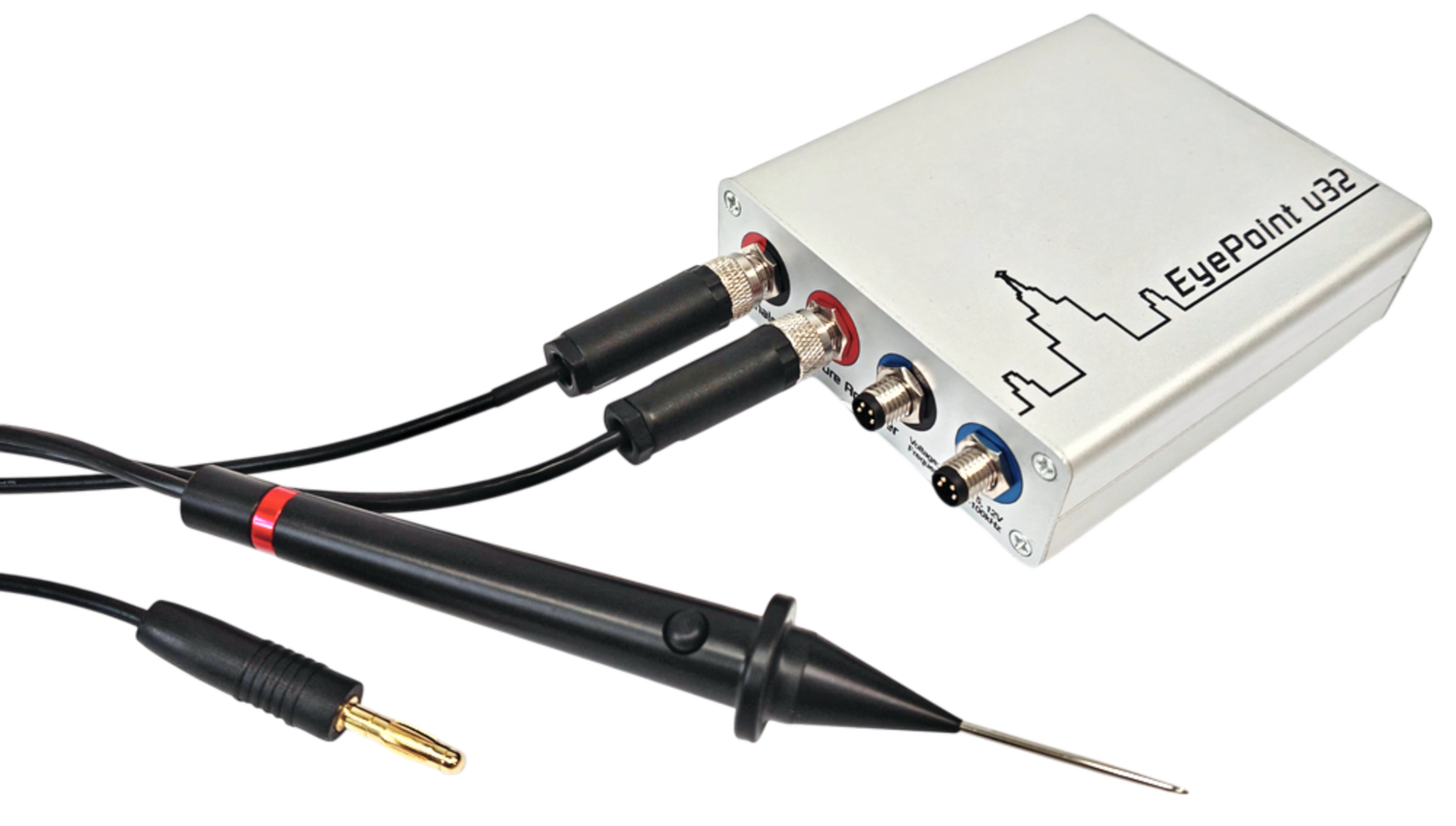

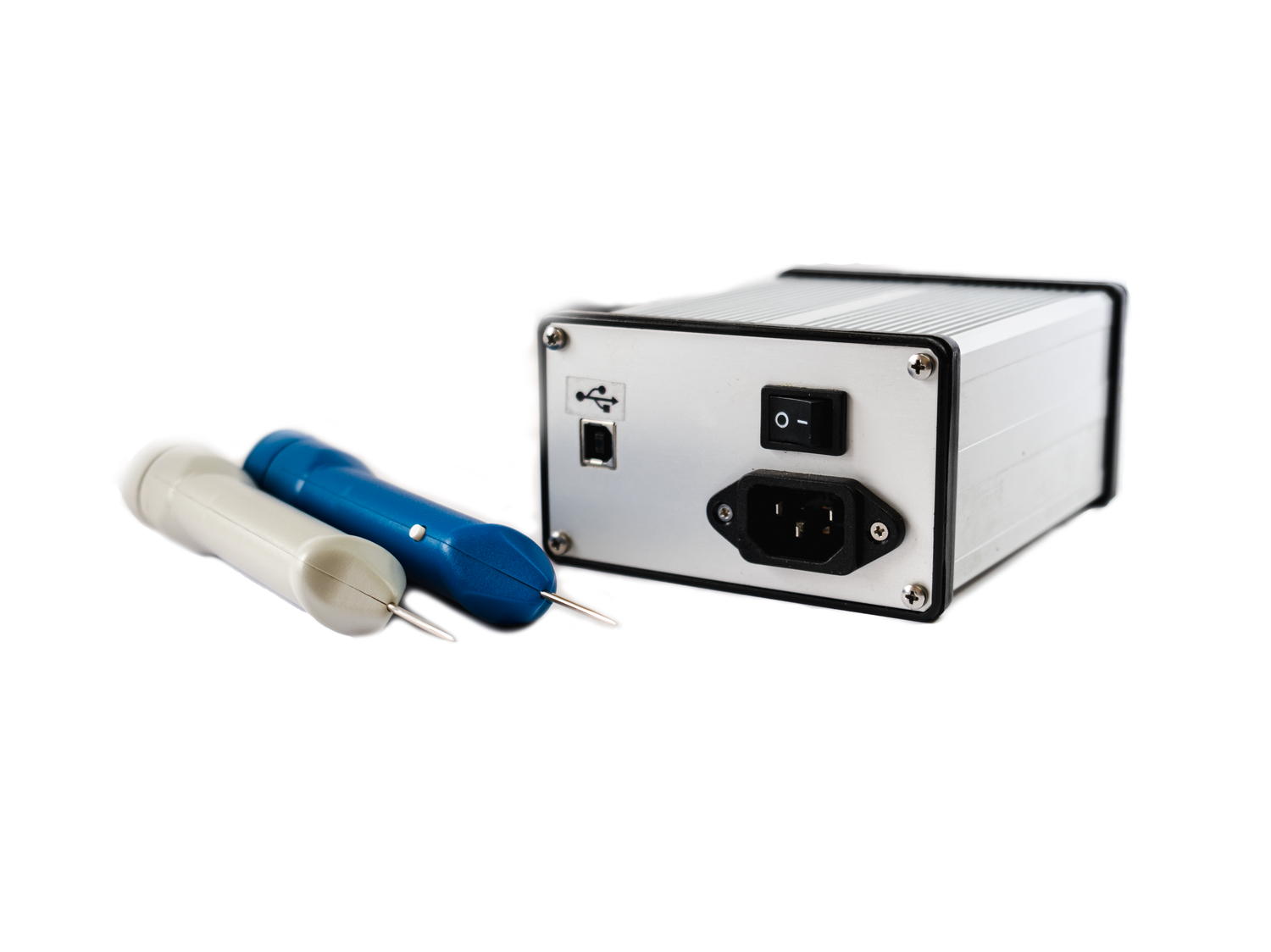

Миниатюрный локализатор неисправных электронных компонентов на печатных платах методом ASA с частотой тестирующего сигнала до 100 кГц
Как это работает?

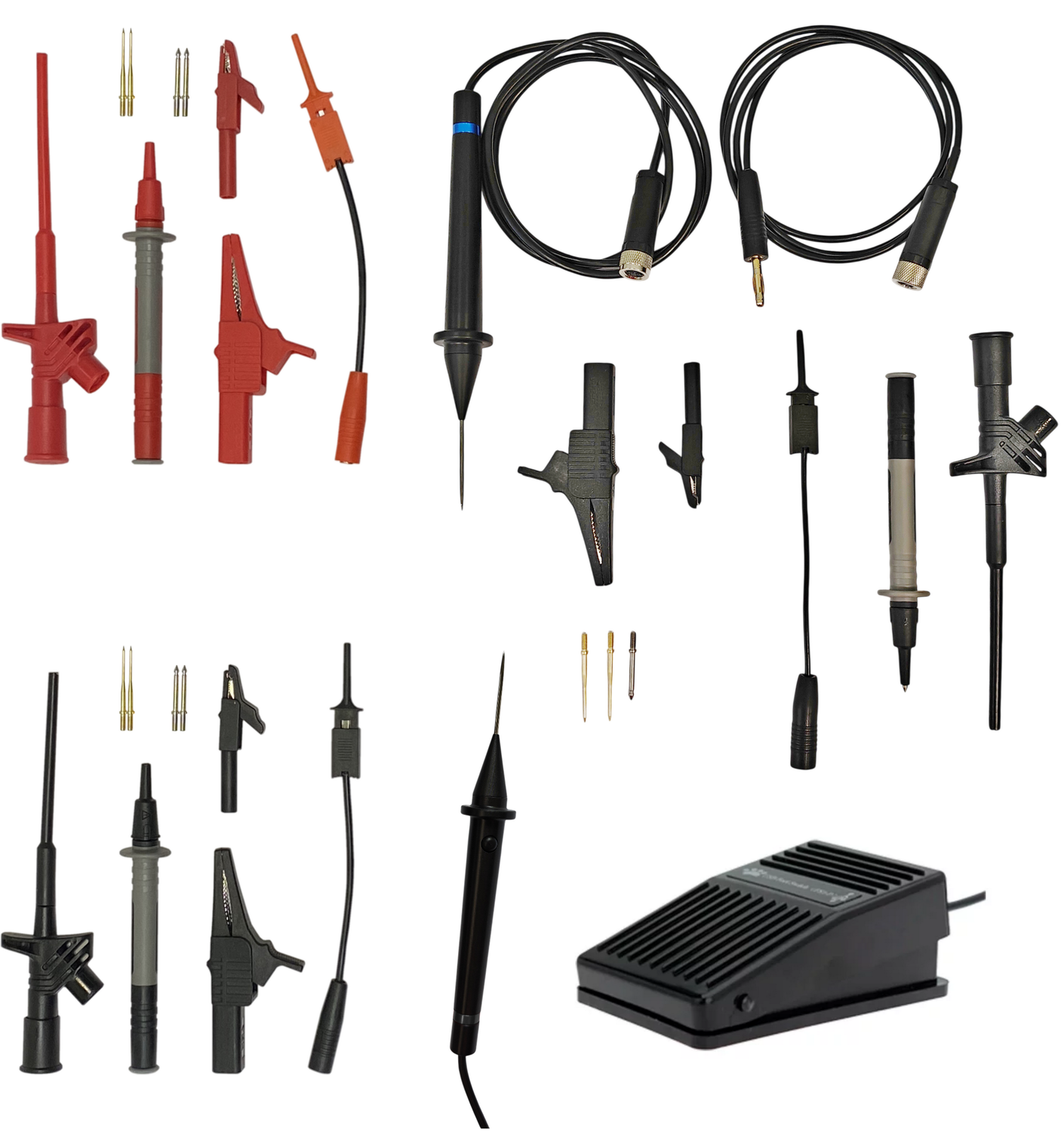

Подключите к земляному (ground) контакту эталонной платы зажим "земля" системы. Затем сигнальным щупом снимаете сигнатуры (уникальные вольт-амперные характеристики) на выводах электронных компонентов.
С помощью комплектного ПО Вы можете сохранить сигнатуру эталонной платы в файл. А в случае использования двухканальной системы, сразу сравнить сигнатуру исследуемой платы с эталоном с помощью сигнального щупа второго канала. Также есть возможность сразу визуально сравнить две сигнатуры на дисплее. При несовпадении сигнатур выше указанного пользователем порога, прибор подаст звуковой сигнал.
Это действительно просто!
Осталось только заменить неисправные чипы и произвести контрольный тест восстановленной платы.
