EyePoint u21/u22

EyePoint u21

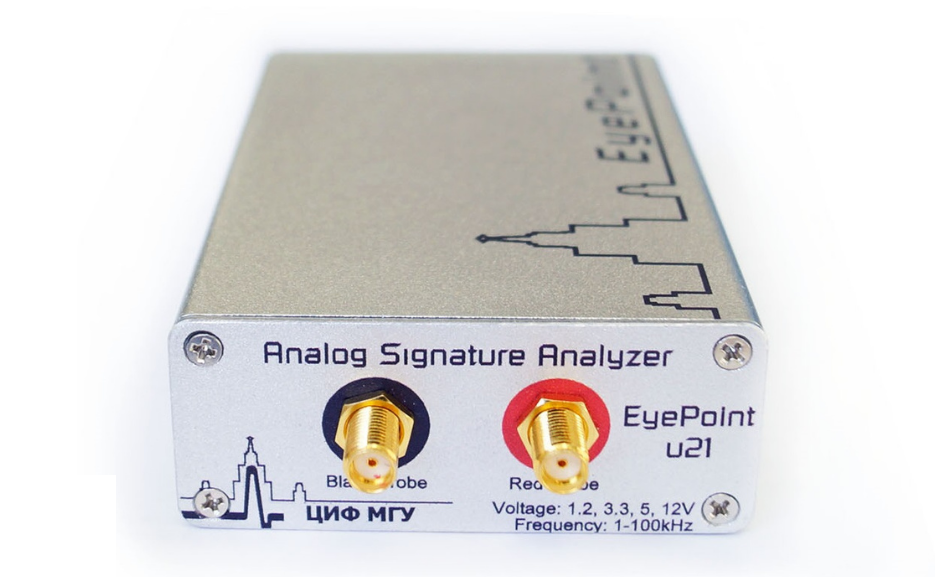

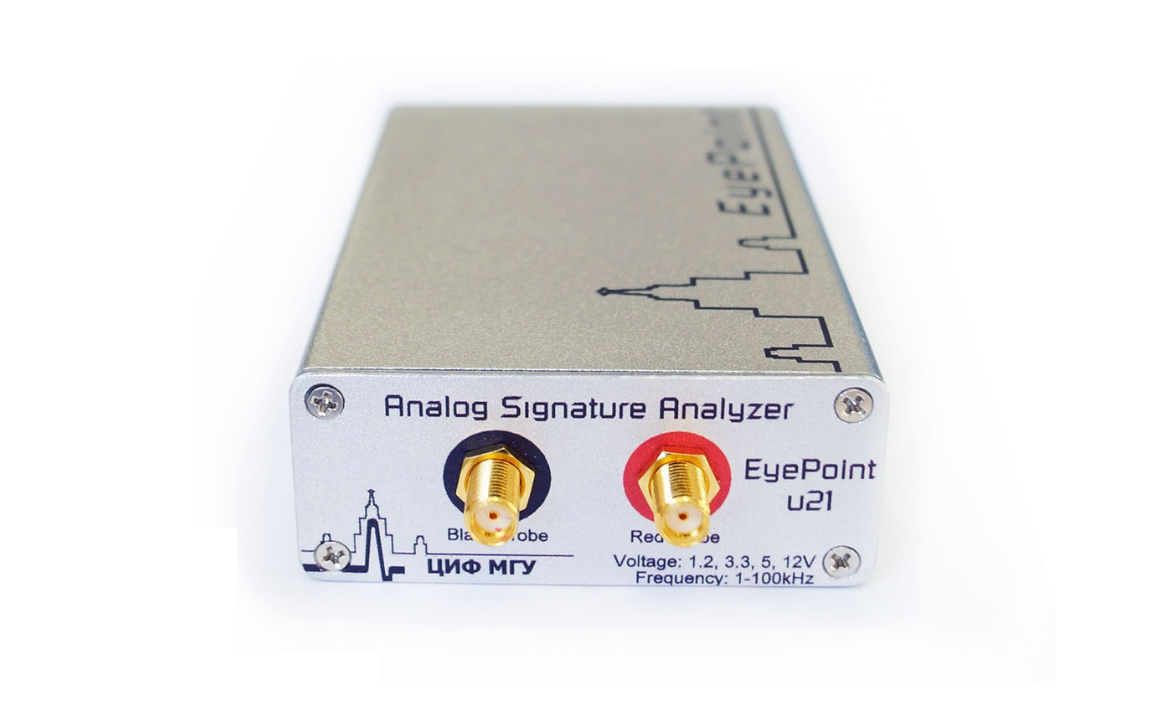

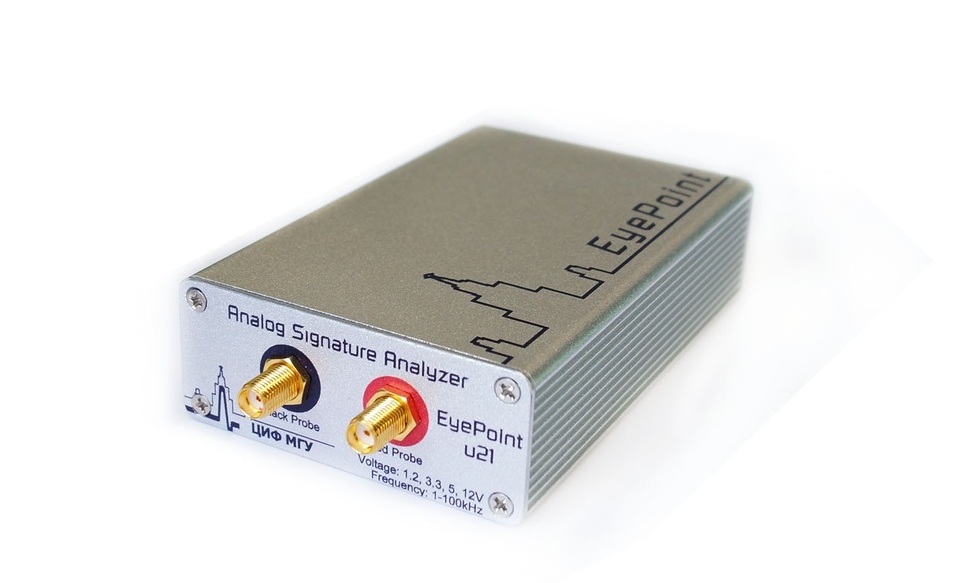

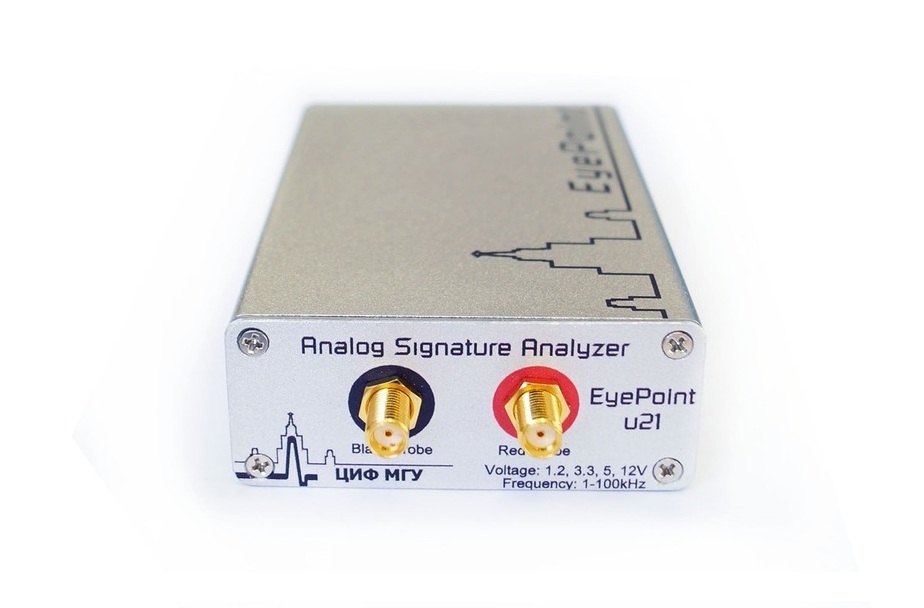

EyePoint u21 – одноканальный ручной локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с прямым подключением к ПК.
Компактный настольный прибор с возможностью программного управления, комплектующийся измерительным щупом, USB-флеш-накопителем с комплектом программного обеспечения, кабелем USB для подключения к ПК.
EyePoint u21 совместим с мультиплексором EyePoint MUX,  применяемым для автоматизации тестирования. Подробнее ознакомиться с мультиплексором можно на его странице.

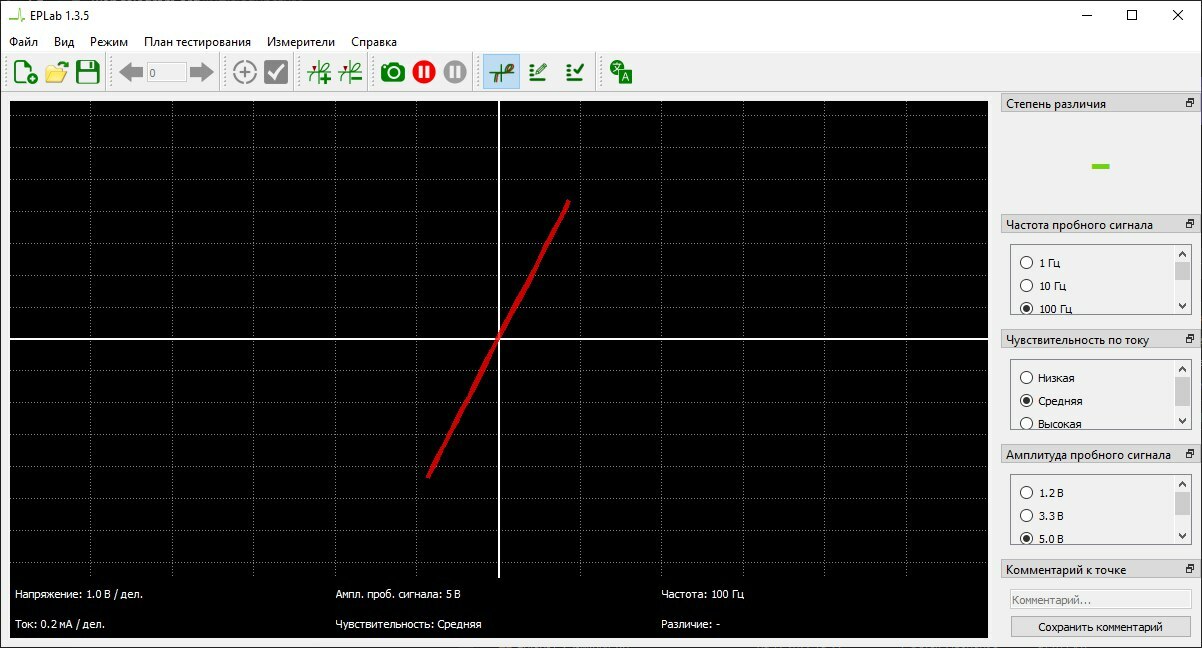

Снятие вольт-амперных характеристик (ВАХ) с помощью EyePoint u21 и специального программного обеспечения EPLab
Купить напрямую у нас
Купить на "ЧИП и ДИП"
Купить на Aliexpress
Скачать комплект документации и ПО

Технические характеристики

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Напряжение питания: 5 В (от USB)
  • Регулируемый порог совпадения сигнатур
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 100 х 65 х 27 мм
  • Вес: 0.4 кг

Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
Частота зондирования до 100 кГц
Миниатюрные размеры
Доступен функционал старшей модели S2

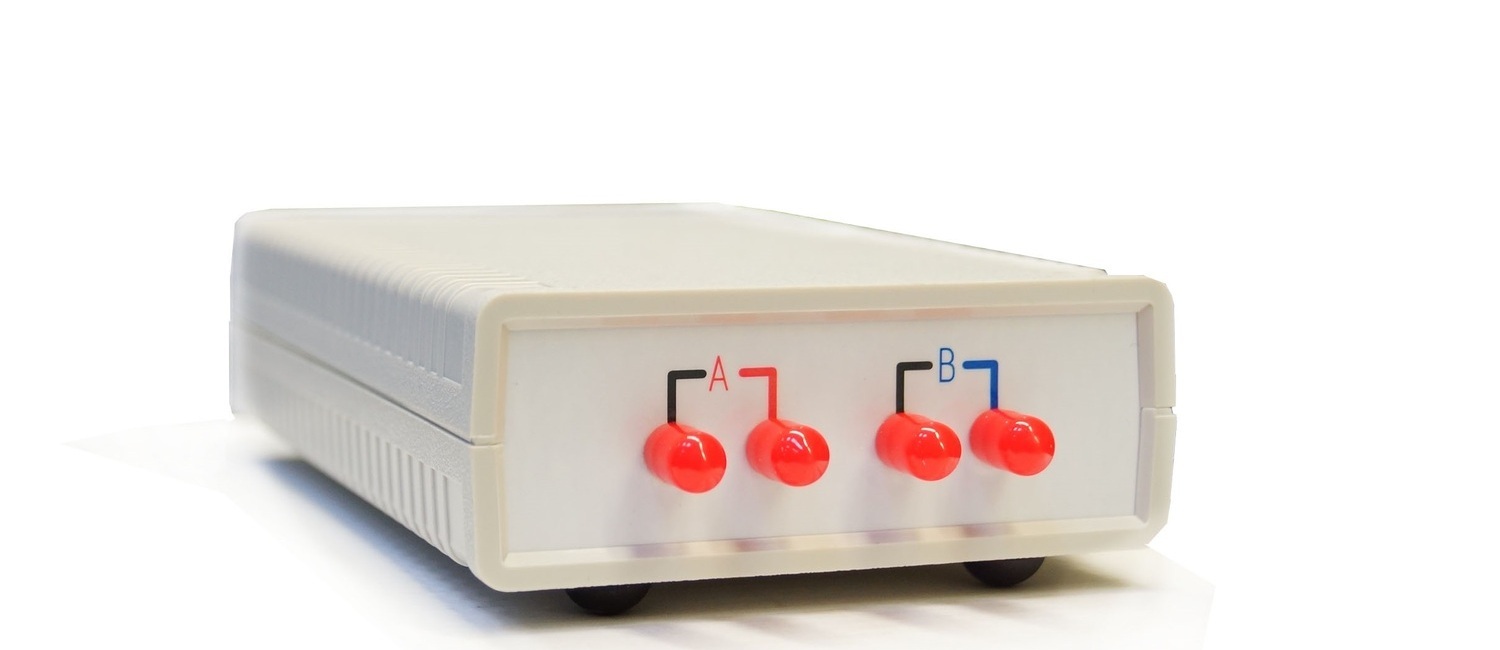

EyePoint u22

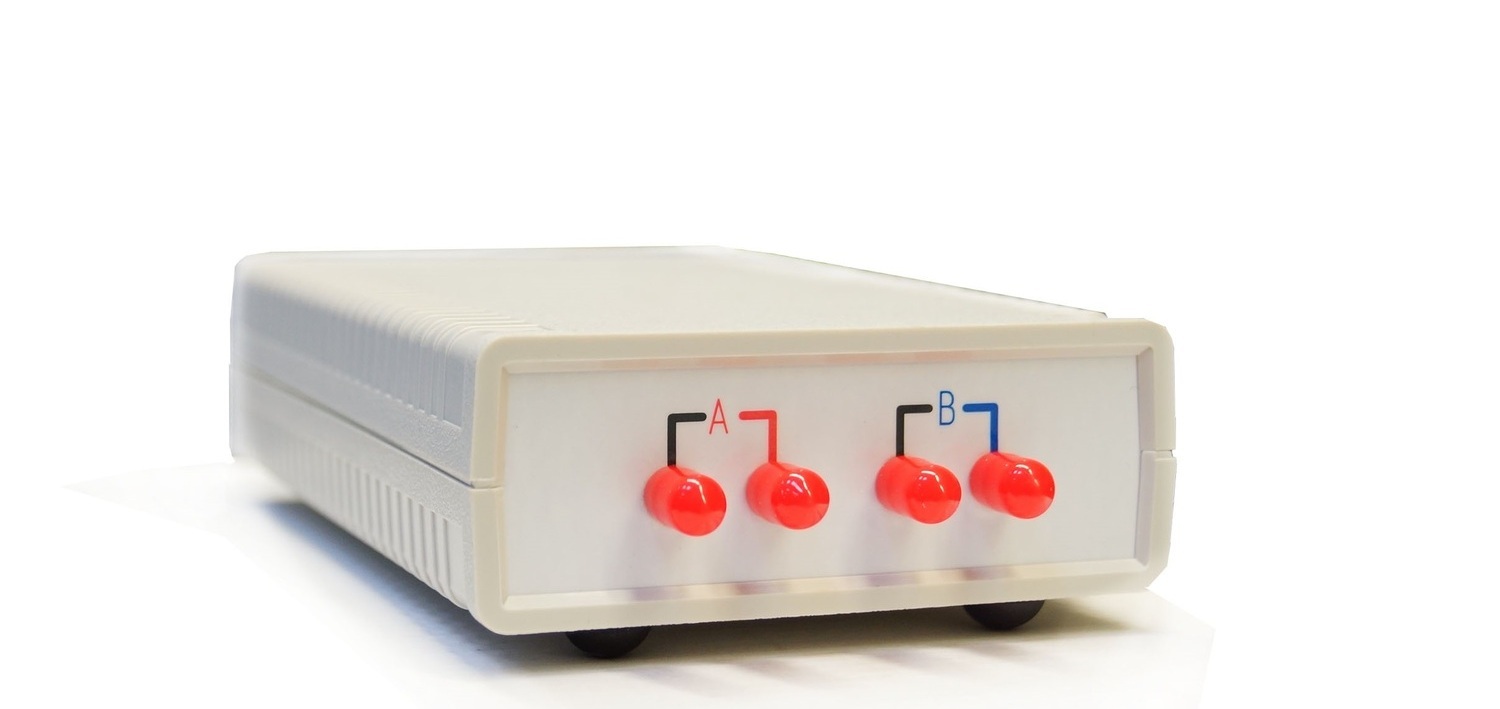

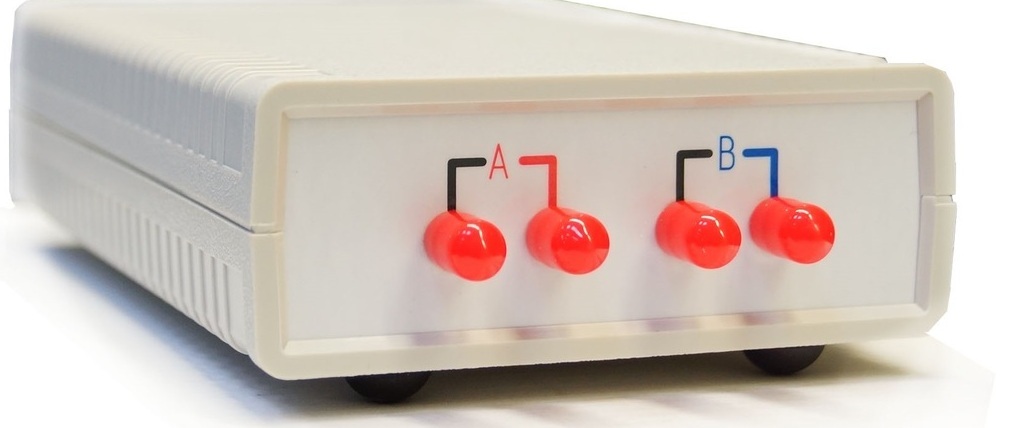

EyePoint u22 – двухканальный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 100 кГц.
Компактный настольный прибор с возможностью программного управления, комплектующийся набором измерительных щупов, USB-флеш-накопителем с комплектом программного обеспечения, кабелем USB для подключения к ПК.
EyePoint u22 совместим с мультиплексором EyePoint MUX,  применяемым для автоматизации тестирования. Подробнее ознакомиться с мультиплексором можно на его странице.

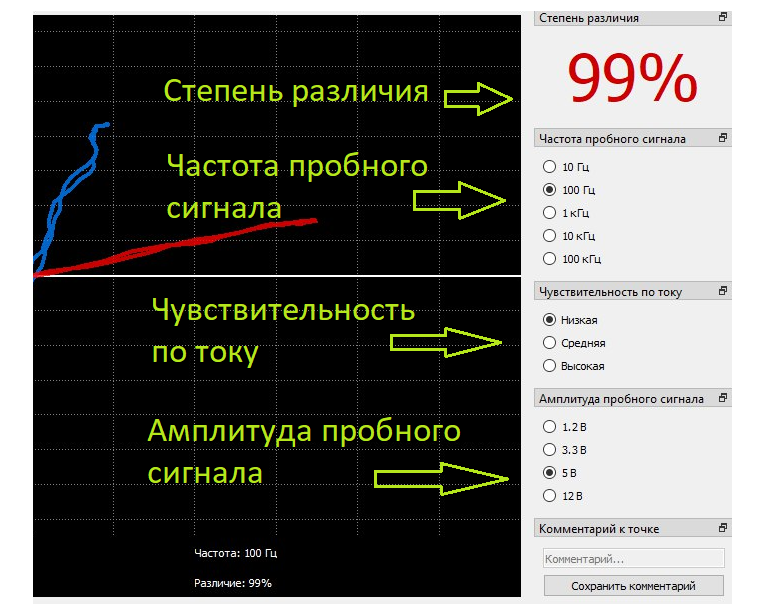

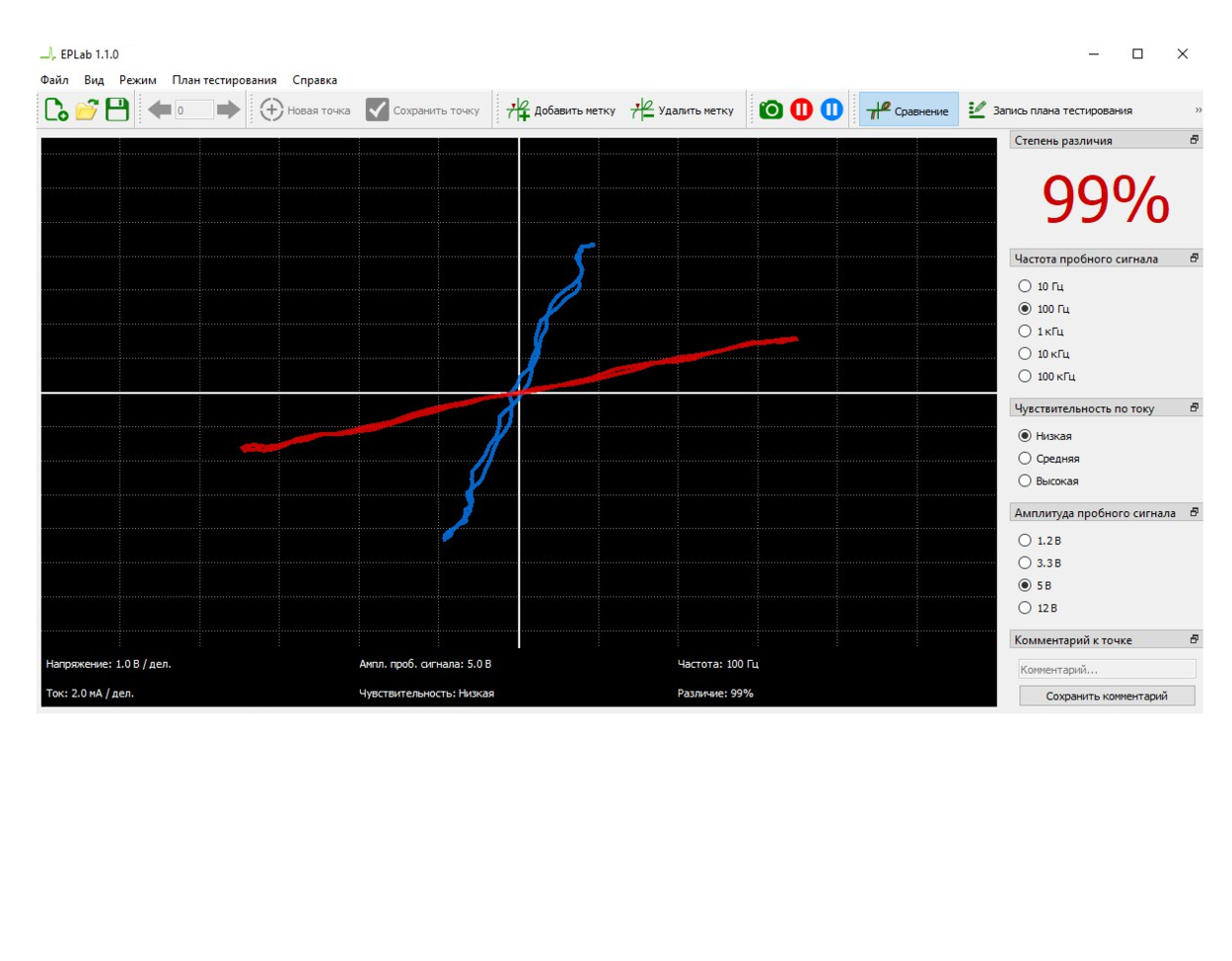

Снятие вольт-амперных характеристик (ВАХ) с помощью EyePoint u22 и специализированного программного обеспечения EPLab
Купить напрямую у нас
Купить на "ЧИП и ДИП"
Купить на Aliexpress
Скачать комплект документации и ПО
Технические характеристики
  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Напряжение питания: 5 В (от USB)
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 175 х 90 х 40 мм
  • Вес: 0.4 кг

Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
