УПРАВЛЕНИЕ лазерными СТАНКАМИ
uMotor - система управления движением на основе контроллера связного многоосевого движения для специального технологического оборудования прецизионной лазерной микрообработки материалов.
Система предназначена для:
- лазерной микрообработки;
- лазерной резки;
- лазерной гравировки;
- сварки металла;
- обработки, резки кремниевых подложек;
- фрезеровки различных материалов.

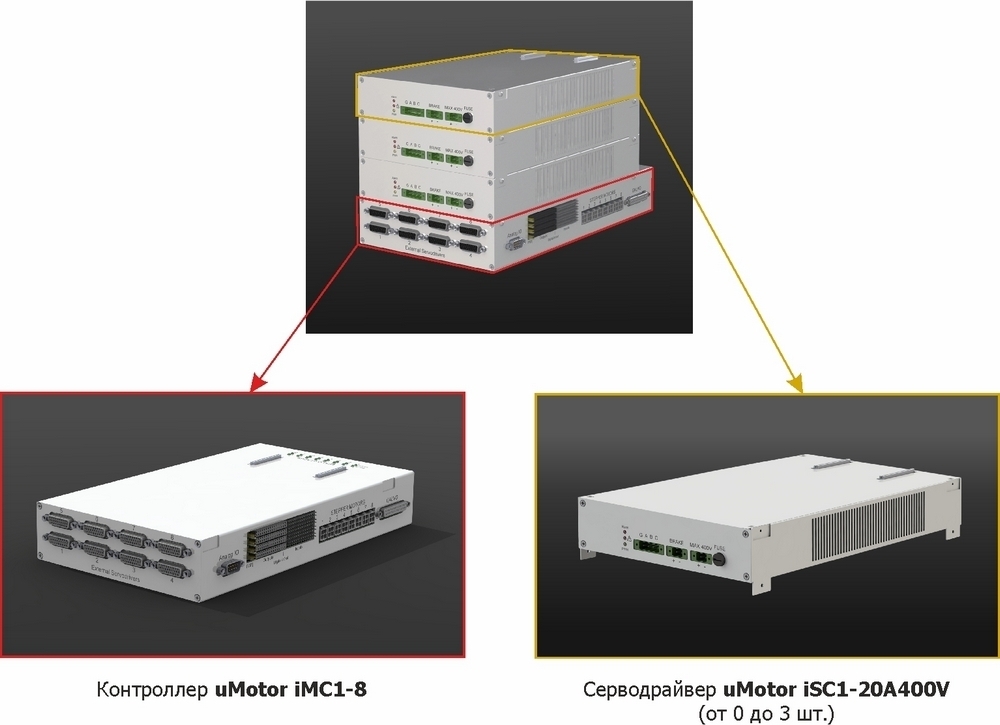

Система управления движением uMotor состоит из контроллера uMotor iMC1-8 и подключаемых к нему серводрайверов uMotor iSC1-20A400V. Всего серводрайверов uMotor iSC1-20A400V в многоосевом контроллере может быть от 0 до 3 штук. Для их соединения используются межплатные разъемы.
![Описание изображения](/uploads/s/e/q/c/eqcv8rxdbr2f/img/autocrop/9d69d0533638f0a5b5fdd1681d3691c9.png)
Контроллеры
Контроллеры движения uMotor выполняют функции приёма траектории и управляющих команд по сети Ethernet, раскладывают траекторию движения на перемещение отдельных осей, контролируют и компенсируют отклонения в движении позиционеров, подают сигнал синхронизации с импульсным лазером. На корпусе контроллеров расположены разъёмы входных и выходных сигналов для подключения внешних устройств.
![](/uploads/s/e/q/c/eqcv8rxdbr2f/img/autocrop/80cbcda807276948248b732409df2672.png)
uMotor iMC1-4 (базовая версия)
Поддержка до 4 внешних серводрайверов, до 4 шаговых двигателей, до 5 режимов PSO.
Заказать
![](/uploads/s/e/q/c/eqcv8rxdbr2f/img/autocrop/384c9943c8ff2c4ac42117ba5b6a4ade.png)
uMotor iMC1-8 (полная версия)
Поддержка до 8 серводрайверов, до 8 шаговых двигателей, GALVO, калибровка 1D и 2D, до 5 режимов PSO.
Заказать
Серводрайвер

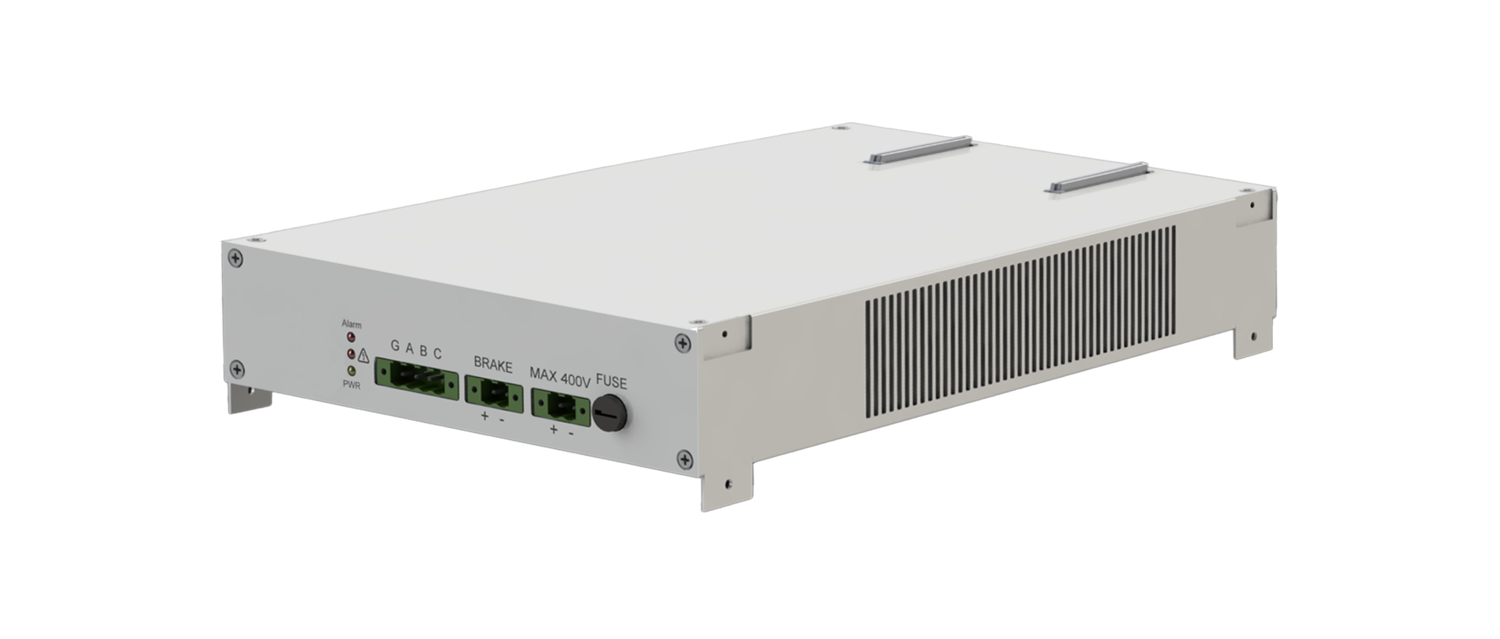

Серводрайвер uMotor iSC1-20A400V принимает информационный сигнал управления отдельной осью с контроллера и усиливает его до требуемых характеристик по напряжению и току. Также с помощью него измеряется ток, протекающий в обмотках двигателя, и передаётся контроллеру движения. Кроме того, он обеспечивает гальваническую изоляцию сигналов управления двигателем для электробезопасности системы. На корпусе серводрайвера расположены разъёмы входных и выходных сигналов для подключения двигателя.
![](/uploads/s/e/q/c/eqcv8rxdbr2f/img/autocrop/afdede9b52b7a297cffb063bb2557a98.png)
uMotor iSC1-20A400V
Подключение к контроллеру uMotor iMC1-8,
10/20 А, 400 В.
Заказать

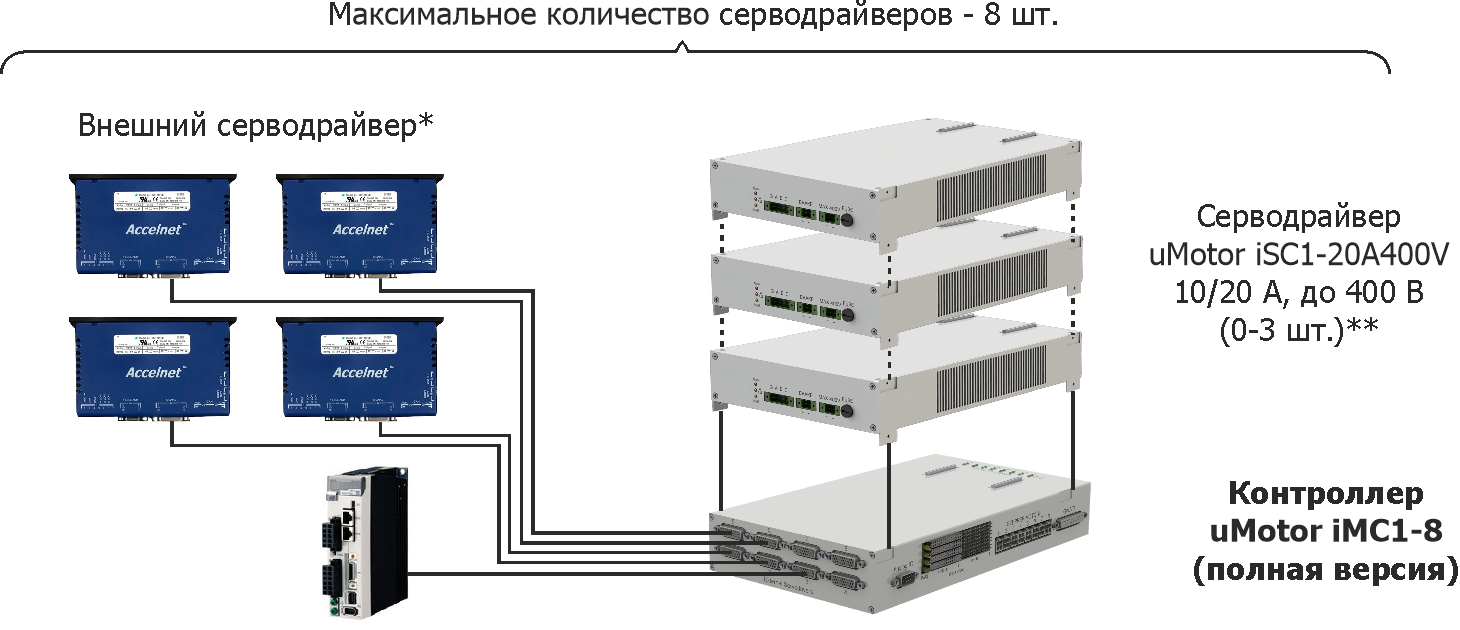

Примеры конфигурации
![Описание изображения](/uploads/s/e/q/c/eqcv8rxdbr2f/img/autocrop/6fdbeabafcc316ad698e408e7eaf4fc7.png)
![Описание изображения](/uploads/s/e/q/c/eqcv8rxdbr2f/img/autocrop/ec228d653dc18e73e4355e5257beae82.png)
* Например, ADP-090-36 Accelnet, Panasonic MINAS A-series и другие.
** Количество серводрайверов может быть увеличено до 5, но данная комплектация обсуждается индивидуально.
Программное обеспечение
Система управления движением uMotor поставляется совместно с программным обеспечением управления многоосным контроллером для специального технологического оборудования прецизионной лазерной микрообработки материалов. Программное обеспечение предназначено для настройки системы управления, подготовки и запуска выполнения управляющих программ лазерной микрообработки, мониторинга их выполнения и анализа параметров работы контроллера сервоприводов в реальном времени.
Для подбора конфигурации системы под ваши задачи и уточнения стоимости свяжитесь с нами, заполнив краткую форму на сайте, или по почте info@physlab.ru.
Система управления и программное обеспечение разработаны при поддержке Фонда содействия инновациям в рамках реализации федерального проекта "Цифровые технологии" (конкурс "Развитие-Цифровые технологии").
