CaTe-5000


CaTe-5000

CaTe-5000 — комплексное решение для тестирования кабелей с любыми разъемами, позволяющее легко проверять их состояние и быстро выполнять входной контроль, обнаруживая разрывы и закоротки.

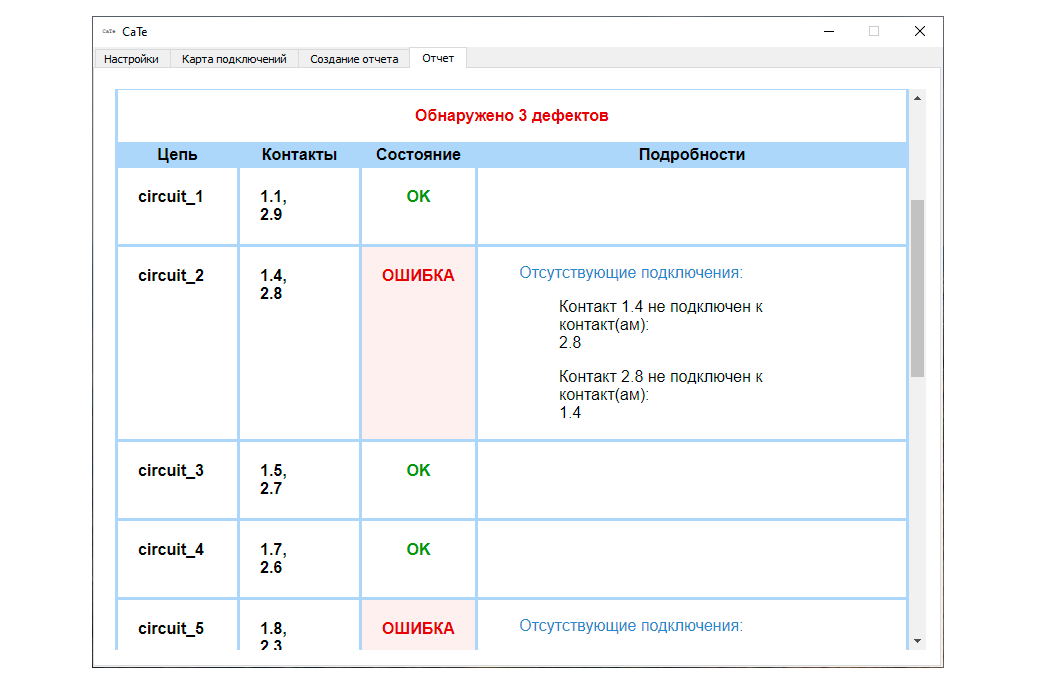

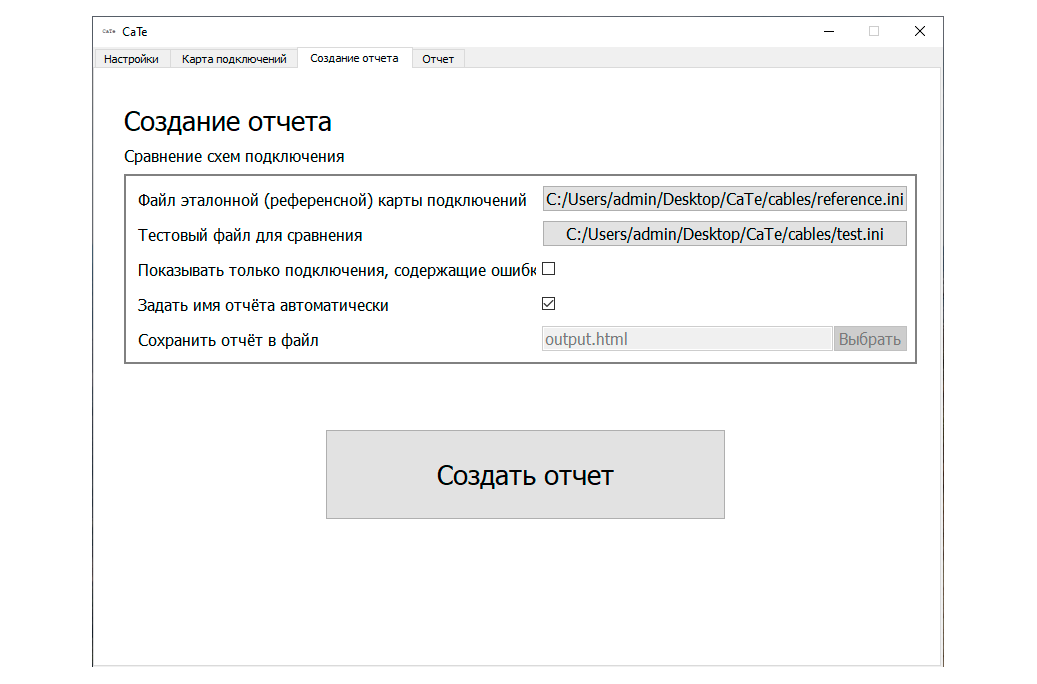

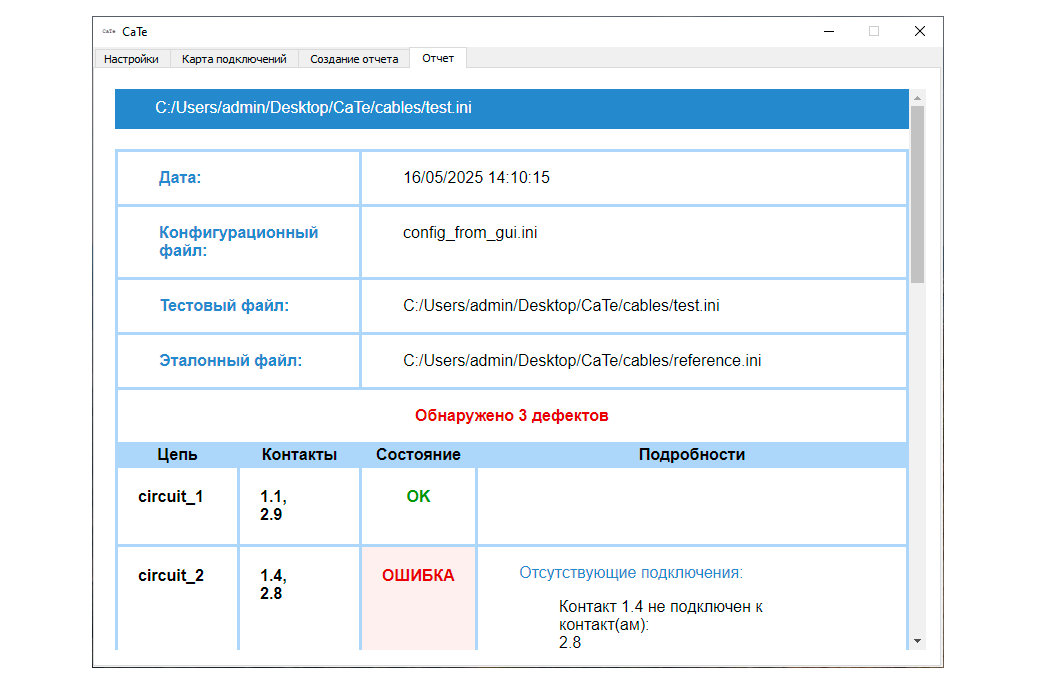

Позволяет найти закороченные проводники, разрывы и более сложные нарушения заданной схемы подключения. Cамостоятельно проводит 5000 тестов в минуту. По результатам тестирования система генерирует электронный отчёт, в котором указаны цепи и номера выводов на разъёмах, в которых были обнаружены отклонения от заданной схемы подключения. CaTe-5000 может использоваться не только для проверки кабелей, но и для построения схем подключений. Система имеет открытий программный интерфейс и набор библиотек, которые позволяют встроить CaTe в автоматизированную систему управления производством или использовать для проведения более сложных тестов, например, оценки ёмкости и сопротивления.

Используется совместно с сигнатурным анализатором и мультиплексором линейки EyePoint.

Система состоит из следующих компонентов:
  1. Ручной сигнатурный анализатор из линейки EyePoint (EyePoint S2 / EyePoint u22 / EyePoint u21 / EyePoint a2)
  2. Основной блок мультиплексора
  3. Модуль мультиплексора (количество модулей от 1 до 8)
  4. Оснастки на ответные разъемы к кабелям

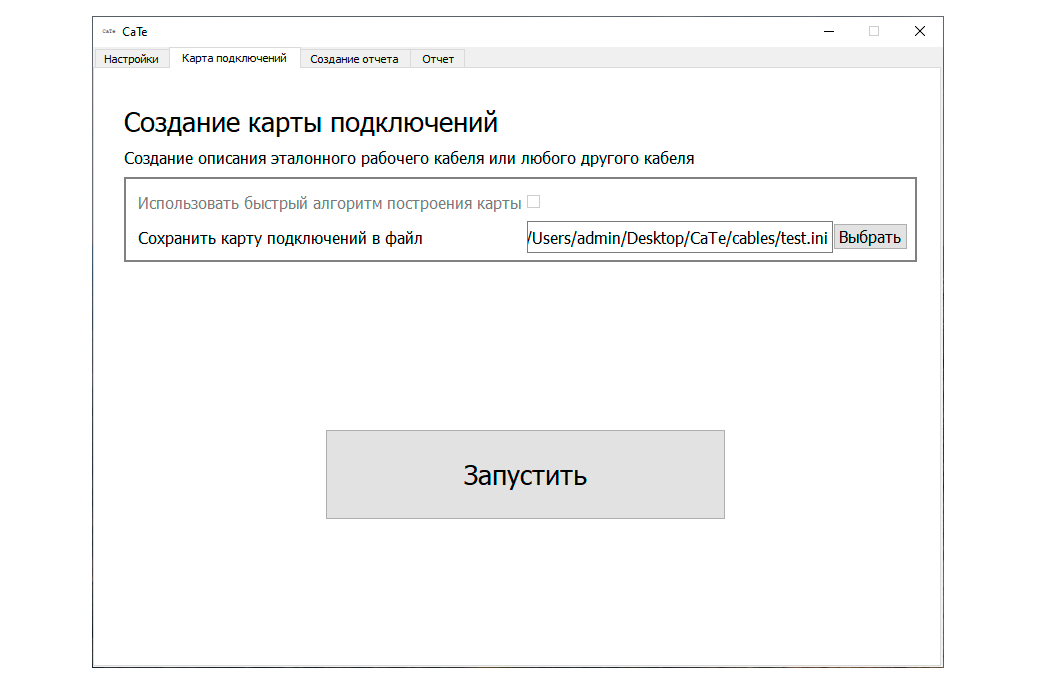

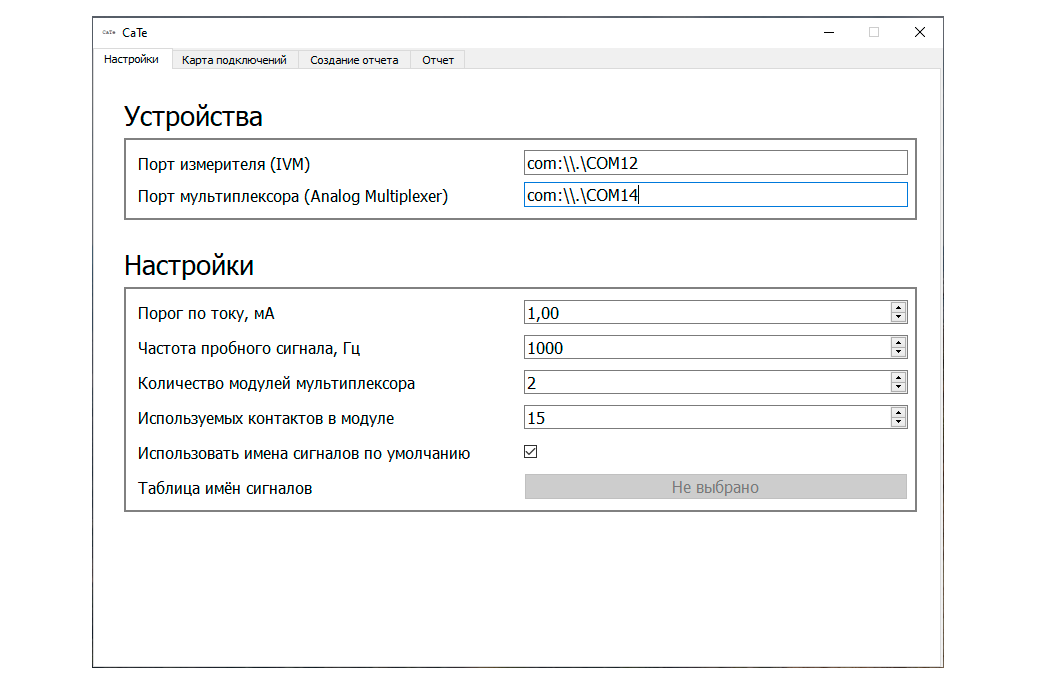

  5. Программное обеспечение для наглядной работы

Технические характеристики CaTe-5000 на основе EyePoint u21
  • Напряжения пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока пропускаемого сигнала: 1 мкА - 90 мА
  • Сопротивление канала: 11 Ом
  • Ёмкость канала: 100 пФ
  • Напряжение питания: 5 В (от USB)
  • Производительность: 5000 подключений в минуту
  • Количество контактов для тестирования: до 64 пар
  • Возможность подключить к ПК по USB 2.0 x 2
  • Возможность программного управления: C/C++, C#, Python
  • Система состоит из двух блоков: 100 х 65 х 27 мм и 130 х 75 х 35 мм
  • Вес: от 0.75 до 1,5 кг

Благодаря CaTe-5000 Вам не придется прозванивать кабели вручную мультиметром, тратя на монотонную работу много времени и сил.
Цена от 271600 руб.
(в зависимости от выбранного сигнатурного анализатора и количества модулей мультиплексора EyePoint MUX)
Запросить коммерческое предложение
