EyePoint S2/S3

EyePoint S2

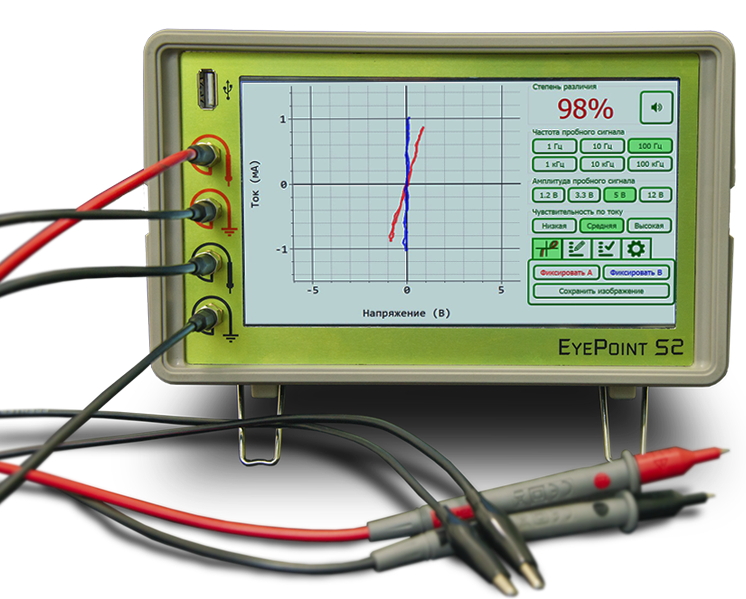

EyePoint S2 - автономный (не требует наличия компьютера) двухканальный настольный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 100 кГц.
Прибор значительно упростит Вам работу: EyePoint S2 оснащен большим сенсорным экраном и педалью, совместим с программным обеспечением EPLab, а также обладает возможностью тестирования по плану с сохраненным в базе эталоном. Все это позволит Вам легко и удобно выявлять неисправности, даже не имея рядом эталонной платы.
EyePoint S2 всегда под рукой: подключите землю, прикоснитесь щупом к нужной точке на эталонной и исследуемой платах, и сразу же получите результат сравнения вольт-амперных характеристик на экране прибора.
Отдельный компьютер не нужен!
EyePoint S2 использует такой же блок АСА, как и старшие автоматизированные локализаторы неисправностей EyePoint P10, P10b и B10, а это значит, что Вам доступны все наиболее современные возможности аналогового сигнатурного анализа: настройка рабочей частоты, диапазона рабочих напряжений и токов, детектирование «динамических ВАХ», интеллектуальное сравнение сигнатур в реальном времени.
EyePoint S2
EyePoint S2
186250

руб.
Добавить в корзину

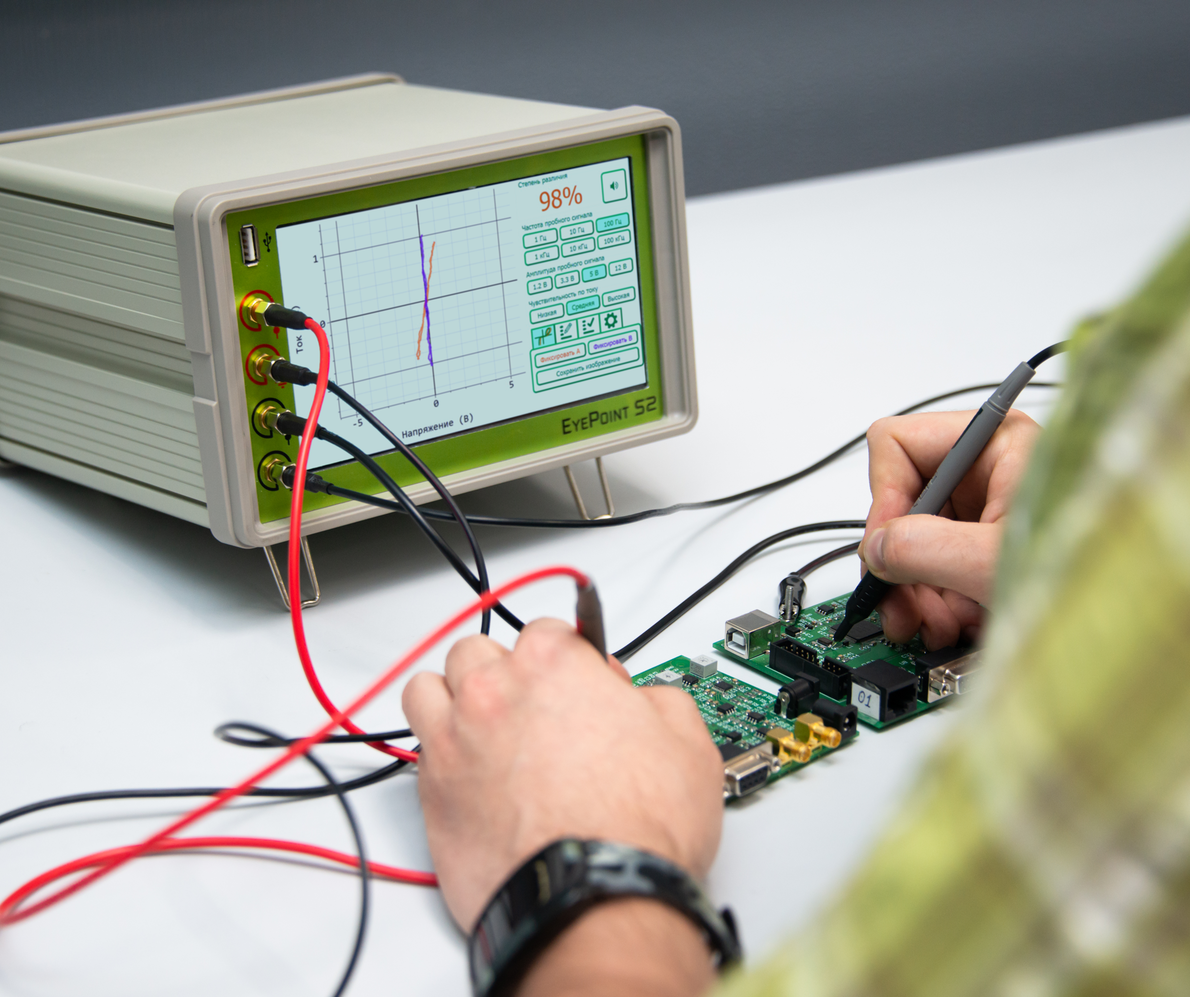

Примеры результатов исследования 4-х различных контактных площадок электронных компонентов
EyePoint S2 совместим с мультиплексором EyePoint MUX,  применяемым для автоматизации тестирования. Подробнее ознакомиться с мультиплексором можно на его странице.
Технические характеристики
  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Электропитание: ~220 В, 10 Вт
  • 7-ми дюймовый цветной дисплей с функцией touch screen
  • Внешняя педаль для дополнительного функционала
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 205 х 204 х 120 мм
  • Вес: 2.2 кг

Основные функции встроенного ПО:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Экспорт данных в формате .png и .json на внешний USB-флеш-накопитель

Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
Скачать комплект документации и ПО
Купить на "ЧИП и ДИП"
Купить на Aliexpress

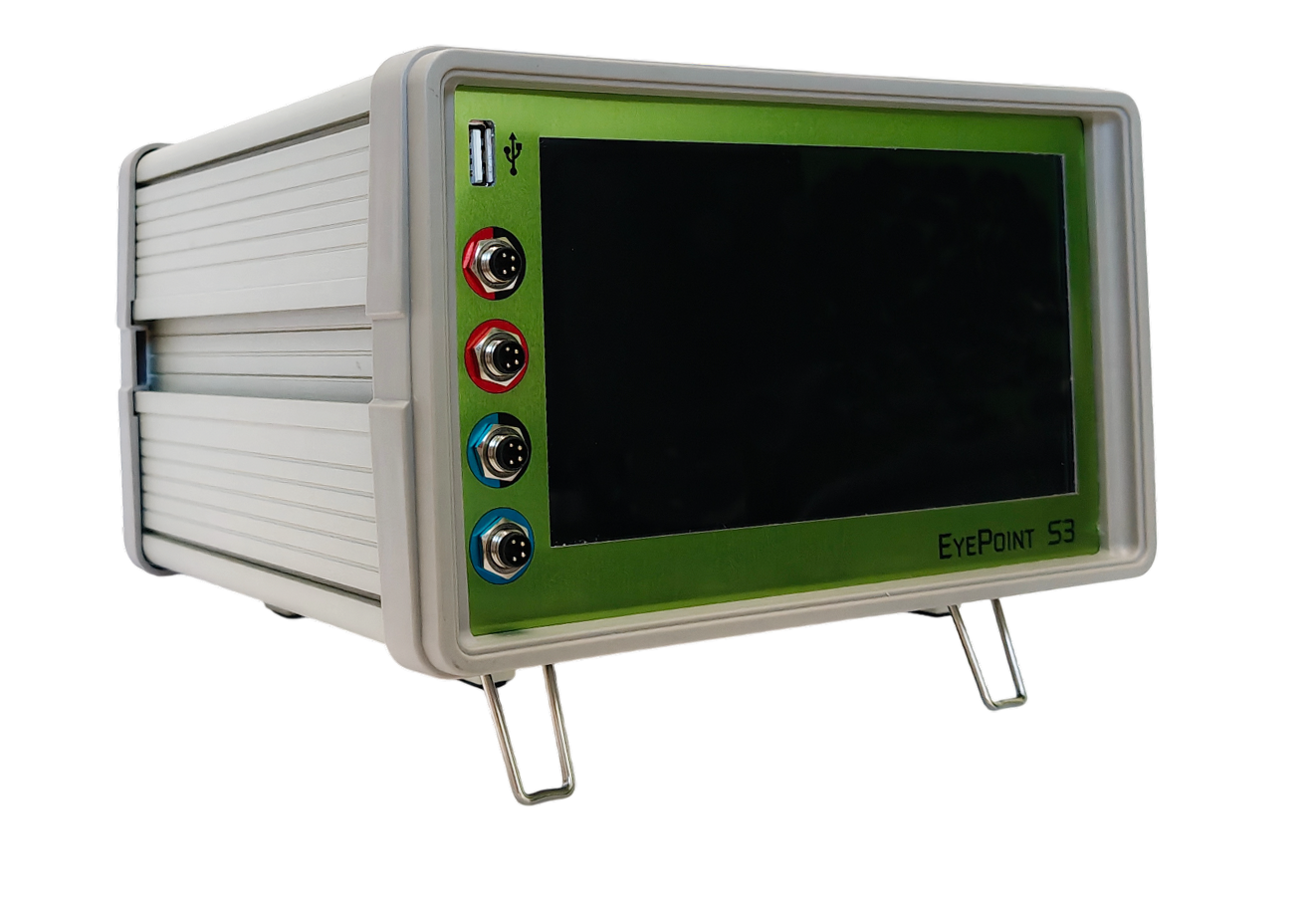

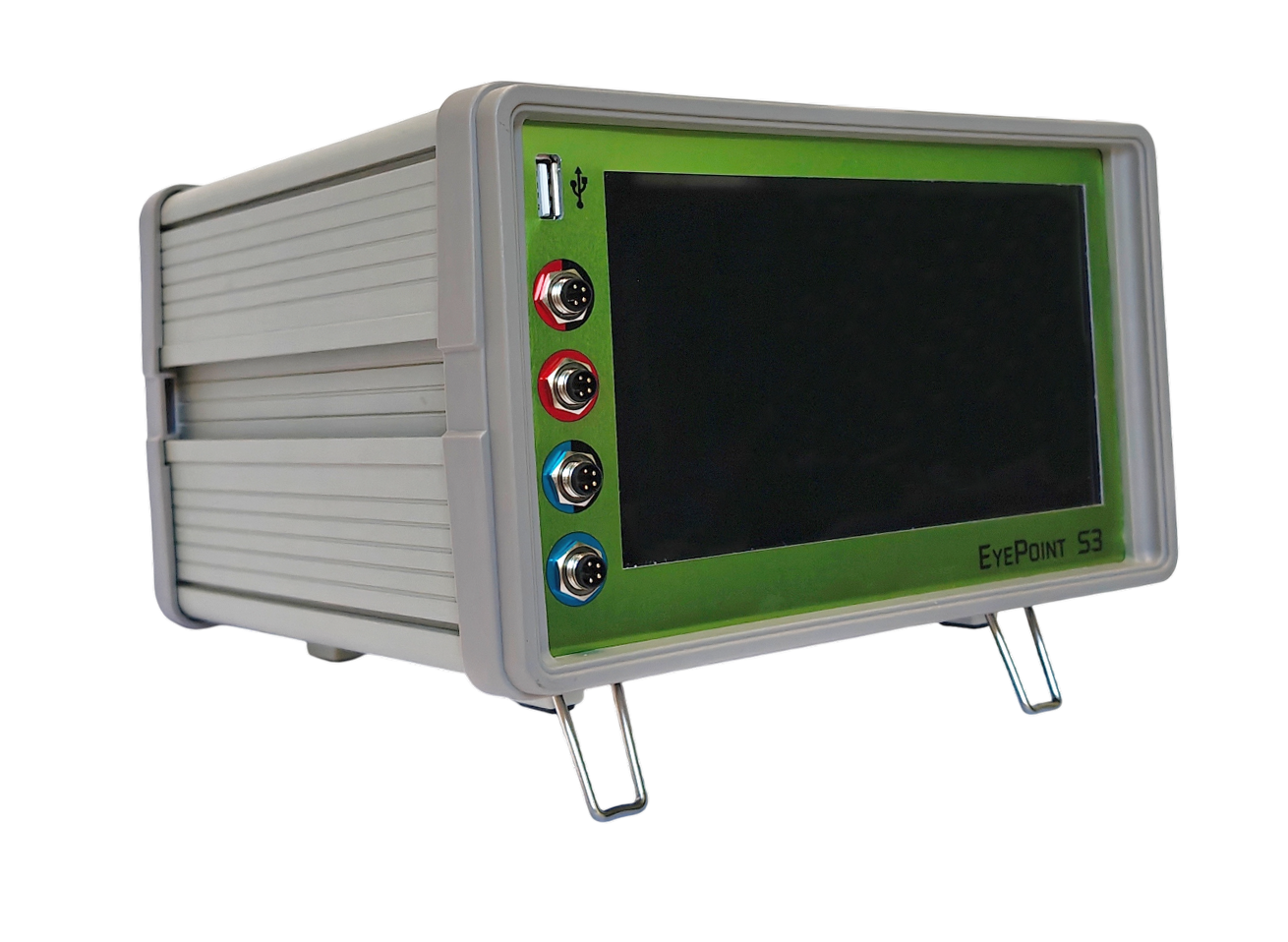

EyePoint S3

Автономный (не требует наличия компьютера) двухканальный настольный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 100 кГц.
Система обладает большим удобным сенсорным экраном. Дополнительная педаль позволяет упростить управление системой. Прибор значительно упростит Вам работу: EyePoint S3 оснащен большим сенсорным экраном и педалью, совместим с программным обеспечением EPLab, а также обладает возможностью тестирования по плану с сохраненным в базе эталоном. Все это позволит Вам легко и удобно выявлять неисправности, даже не имея рядом эталонной платы.
Отдельный компьютер не нужен!
EyePoint S3 использует такой же блок АСА, как и старшие автоматизированные локализаторы неисправностей EyePoint P10, P10b и B10, а это значит, что Вам доступны все наиболее современные возможности аналогового сигнатурного анализа: настройка рабочей частоты, диапазона рабочих напряжений и токов, детектирование «динамических ВАХ», интеллектуальное сравнение сигнатур в реальном времени.
EyePoint S3 совместим с мультиплексором EyePoint MUX,  применяемым для автоматизации тестирования. Подробнее ознакомиться с мультиплексором можно на его странице.
В отличие от модели S2, EyePoint S3 оснащен разъемами М8 и комплектуется новыми эргономичными щупами с кнопкой, которые позволяют фиксировать ВАХ без использования панели управления.
Технические характеристики
  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Электропитание: ~220 В, 10 Вт
  • 7-ми дюймовый цветной дисплей с функцией touch screen
  • Внешняя педаль для дополнительного функционала
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 205 х 204 х 120 мм
  • Вес: 2.2 кг

Основные функции встроенного ПО:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Экспорт данных в формате .png и .json на внешний USB-флеш-накопитель

Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
Скачать комплект документации и ПО
Купить на "ЧИП и ДИП"
Купить на Aliexpress
EyePoint S3
EyePoint S3
220000

руб.
Добавить в корзину
