EPLab

EPLab — это свободно распространяемое программное обеспечение для наглядного поиска контрафактных, перемаркированных и поврежденных электронных компонентов с помощью устройств линейки EyePoint ЦИФ МГУ, основанных на методе аналогового сигнатурного анализа (АСА).
Позволяет подключать сигнатурные анализаторы и мультиплексор к ПК, калибровать измерители, сохранять полученные вольт‑амперные характеристики (ВАХ), проводить тестирование как в режиме реального времени, так и по заранее сохраненному плану, а также получать подробный отчет о результатах работы.
Программное обеспечение имеет открытый код, процесс разработки можно увидеть в репозиториях на GitHub:
1) https://github.com/EPC-MSU/EPLab
2) https://github.com/EPC-MSU/EPCore
3) https://github.com/EPC-MSU/IVViewer

Наглядность

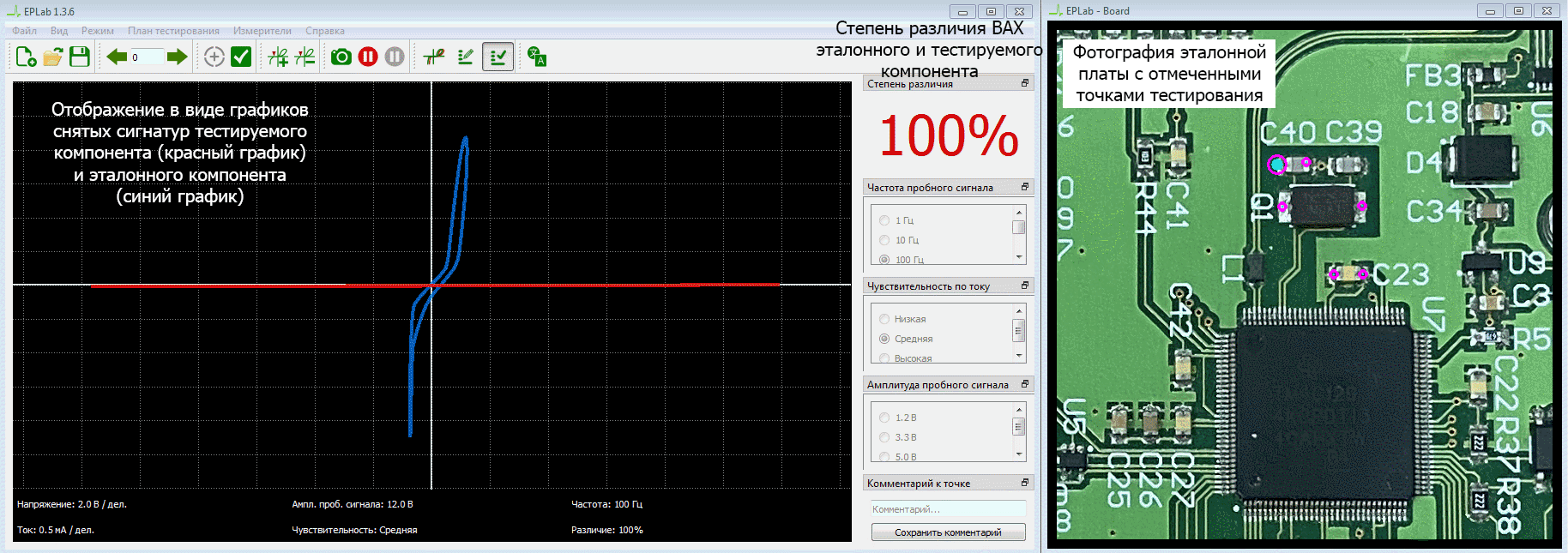

Для удобства работы можно загрузить фотографию платы, отметить на ней тестируемые точки, приблизить/отдалить изображение платы, а также получить результат в графическом и цифровом виде.

Автоподбор параметров

Для каждой измеряемой точки доступен автоматический подбор параметров пробного сигнала: частоты, чувствительности по току, амплитуды.

Тестирование по плану без эталонной платы / микросхемы под рукой

Возможно задать последовательность точек, по которым будет проходить тестирование, снять их ВАХ и сохранить значения для дальнейшего тестирования при отсутствии эталона.

Сохранение результатов тестирования

Благодаря EPLab возможно создать базу данных плат (собрать сигнатуры плат и дополнить их фотографиями).

Программное обеспечение EPLab

EPLab

Наглядность

Автоподбор параметров

Тестирование по плану без эталонной платы / микросхемы под рукой

Сохранение результатов тестирования

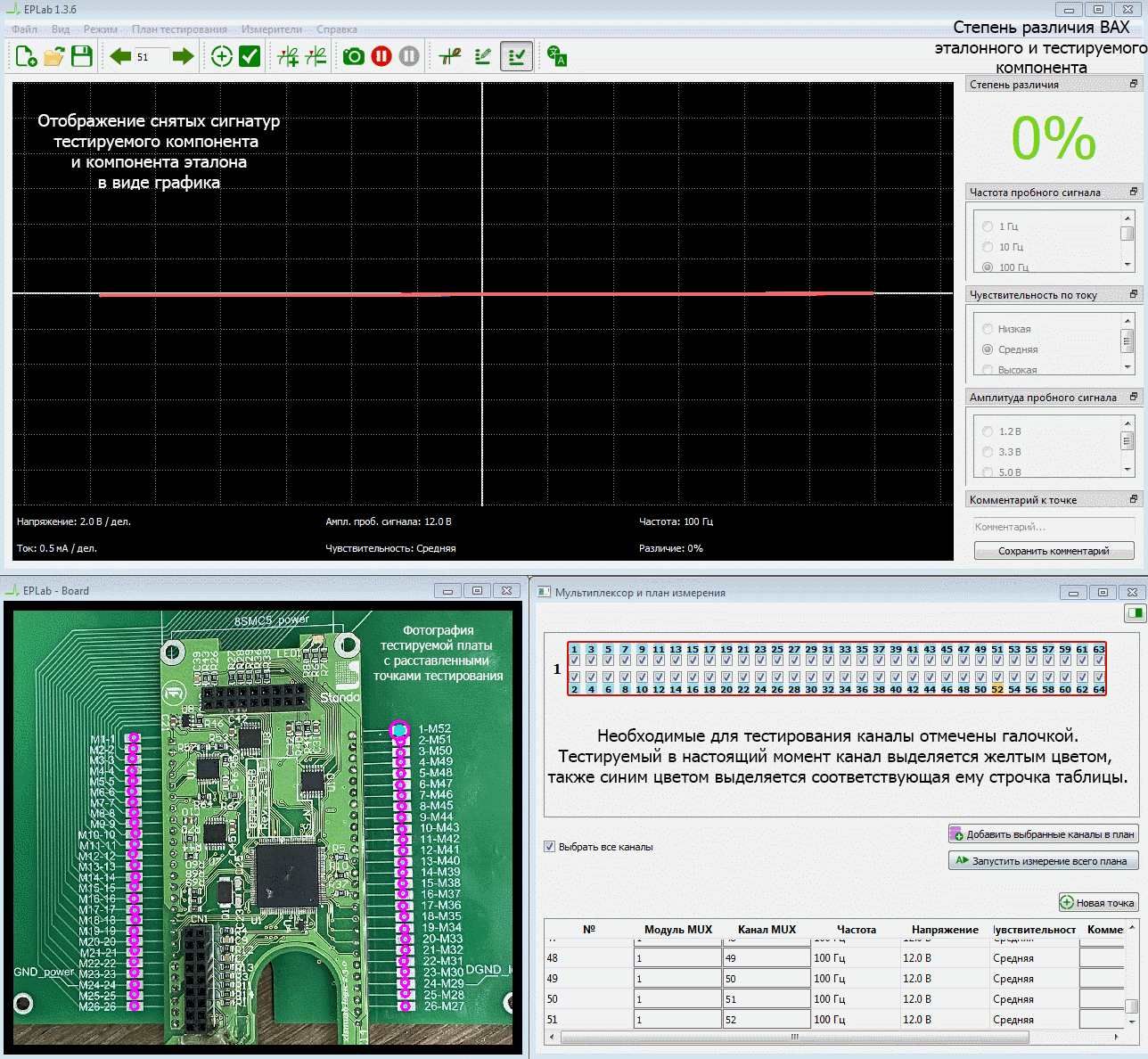

Пример тестирования печатных плат с помощью мультиплексора EyePoint MUX и ПО EPLab:
